Молниезащита здания хоровой школы (фальцевая кровля)

Задача

На объекте «Молниезащита здания хоровой школы (фальцевая кровля)» (Москва) выполнены работы по молниезащите и заземлению. Тип объекта — здание школы (2 этажа, вентилируемый фасад), шатровая фальцевая кровля из оцинкованной стали. Решение подобрано под конструкцию кровли и фасада; категорию молниезащиты и зоны защиты определяли расчётом по СО 153-34.21.122-2003, РД 34.21.122-87 и ПУЭ гл. 1.7.

Что сделали

молниеприемные стержни на вентшахтах и коньке, молниеприемный проводник по хребтам фальцевой кровли на держателях, спуски токоотводов в гофротрубе по фасаду, заземлители в приямках у отмостки.

Результат

Работы выполнены силами собственных бригад, комплектация — со своего производства. Объект сдан с паспортом молниезащиты и протоколами приёмо-сдаточных испытаний, которые проводит собственная электролаборатория. Похожие объекты и нормативы — на странице решения для этого типа объектов.

Фотографии объекта

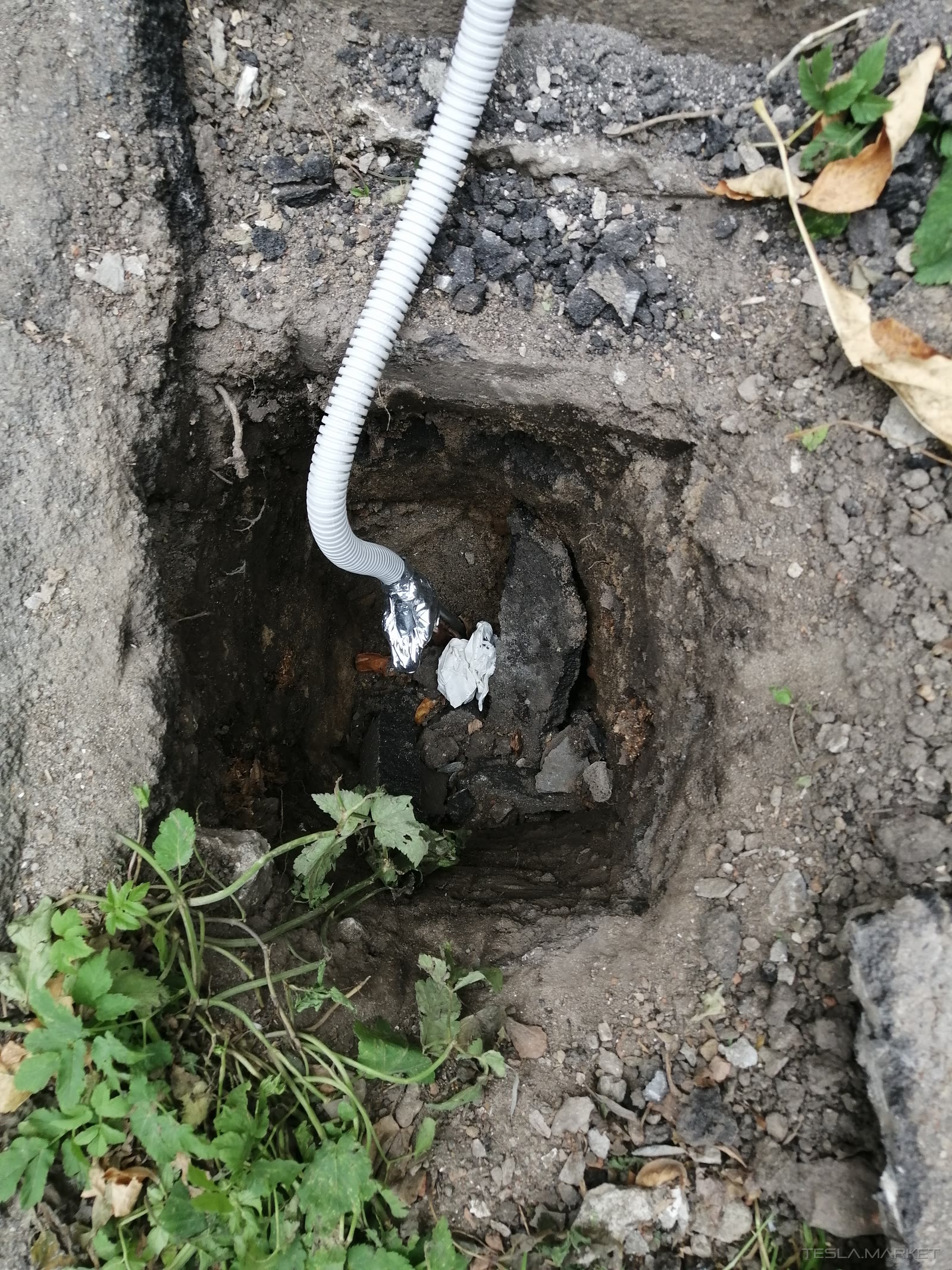

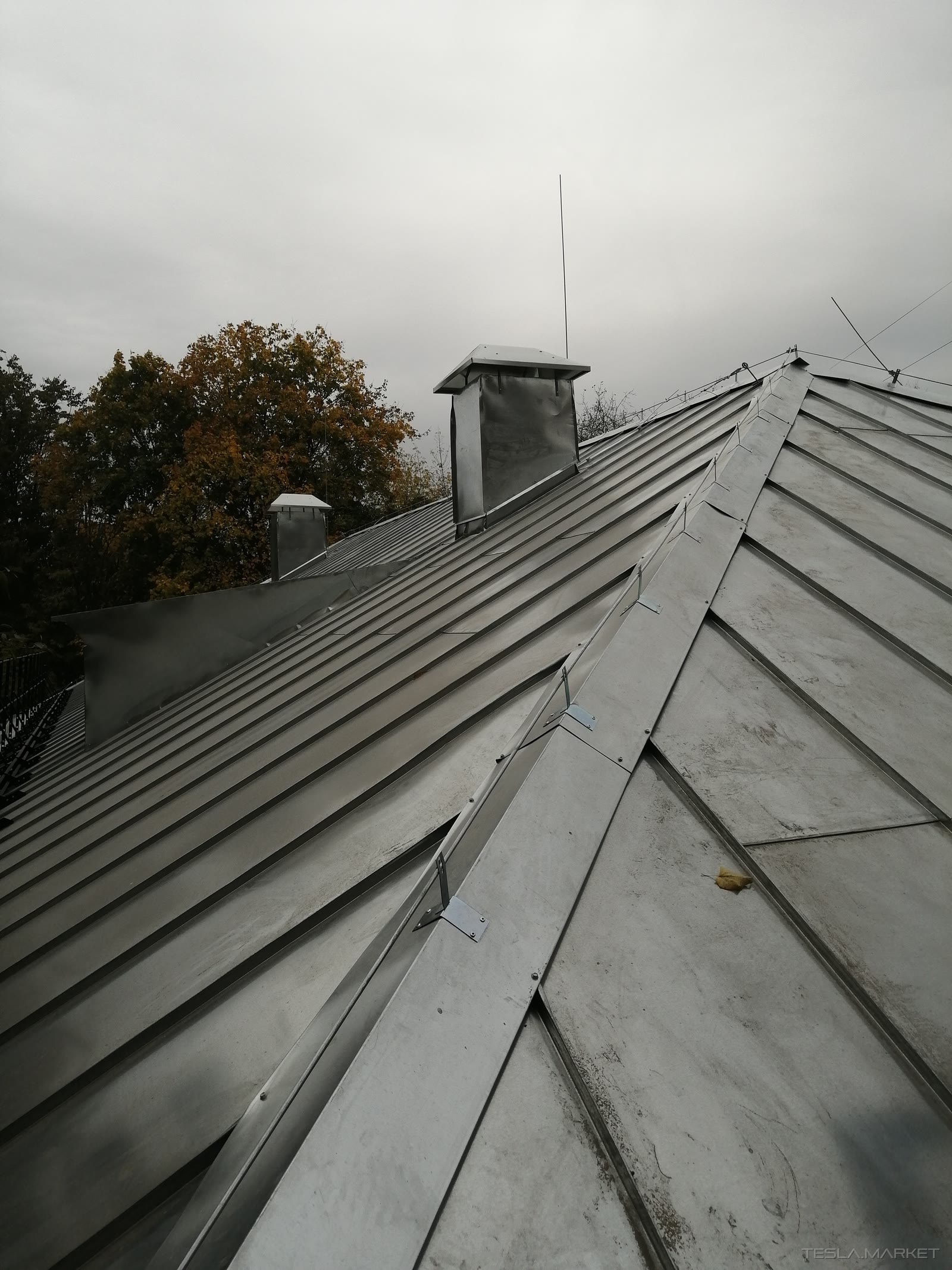

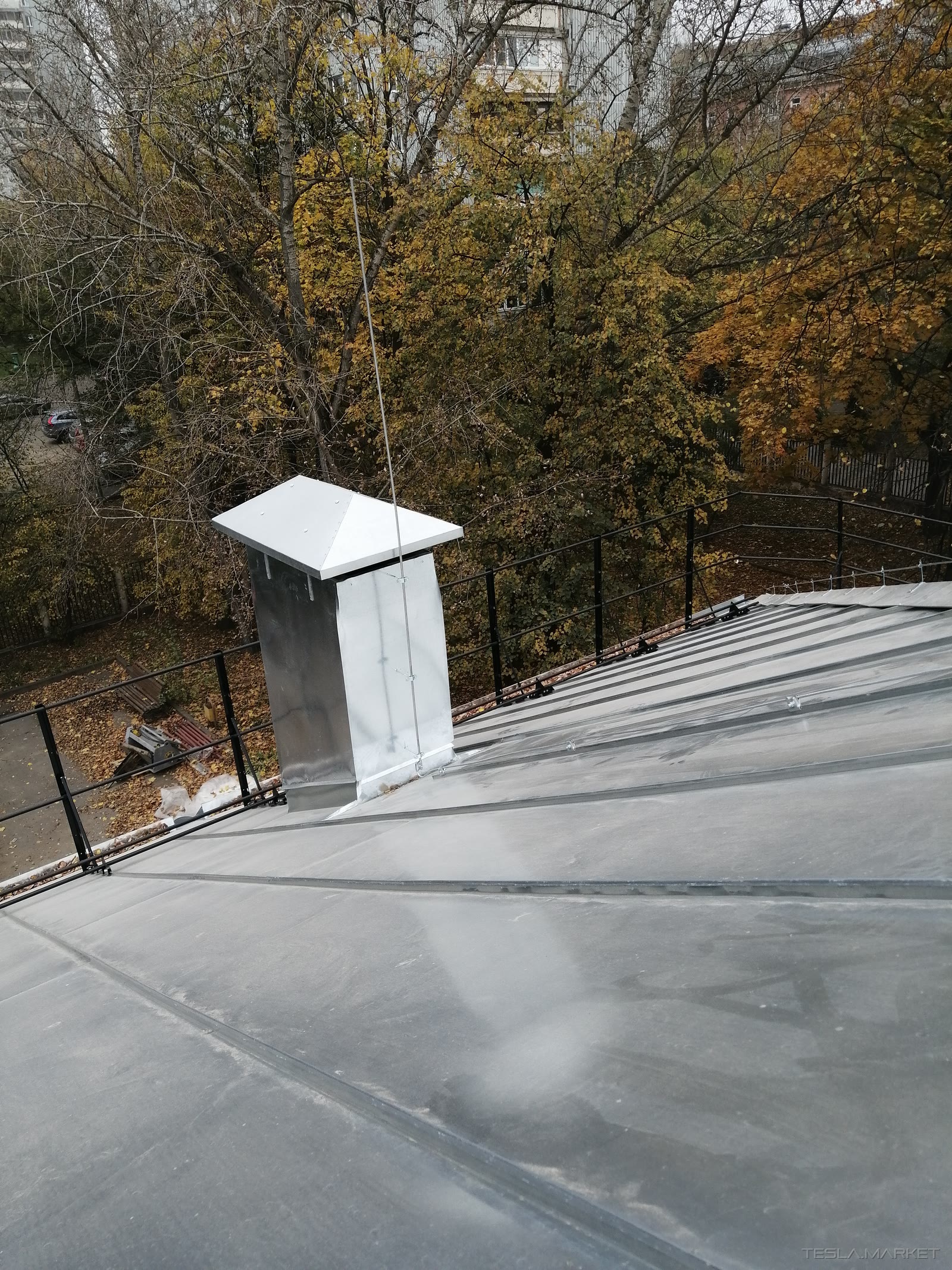

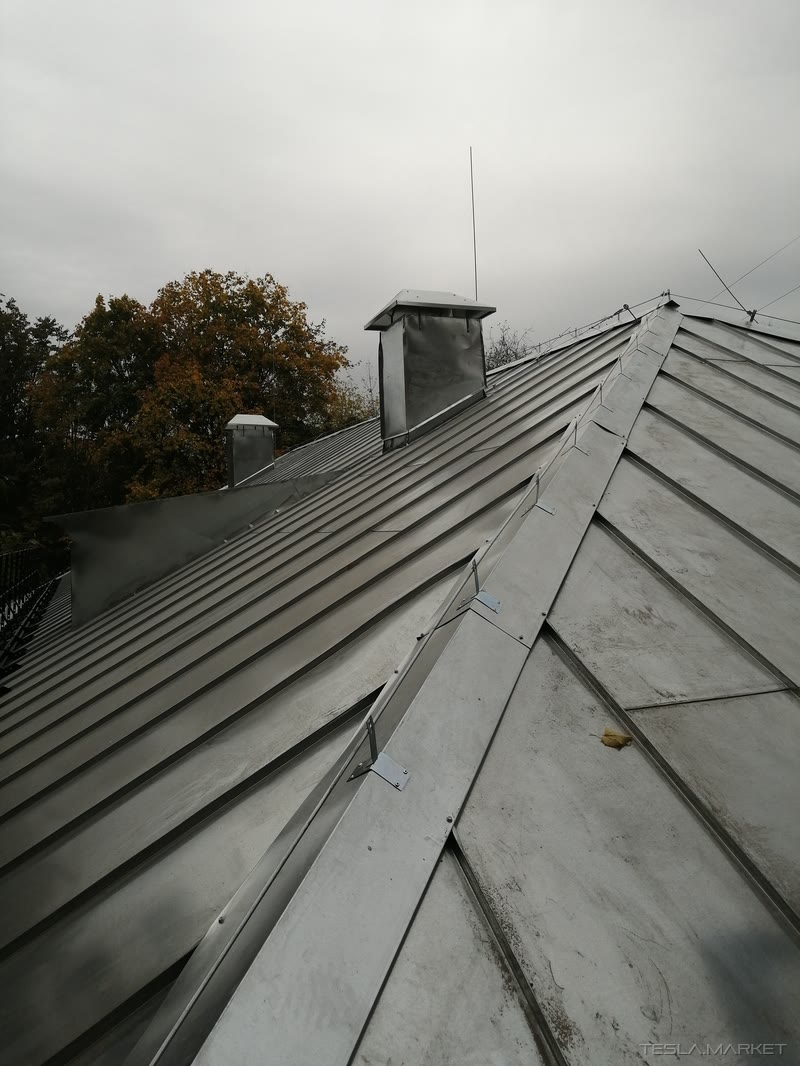

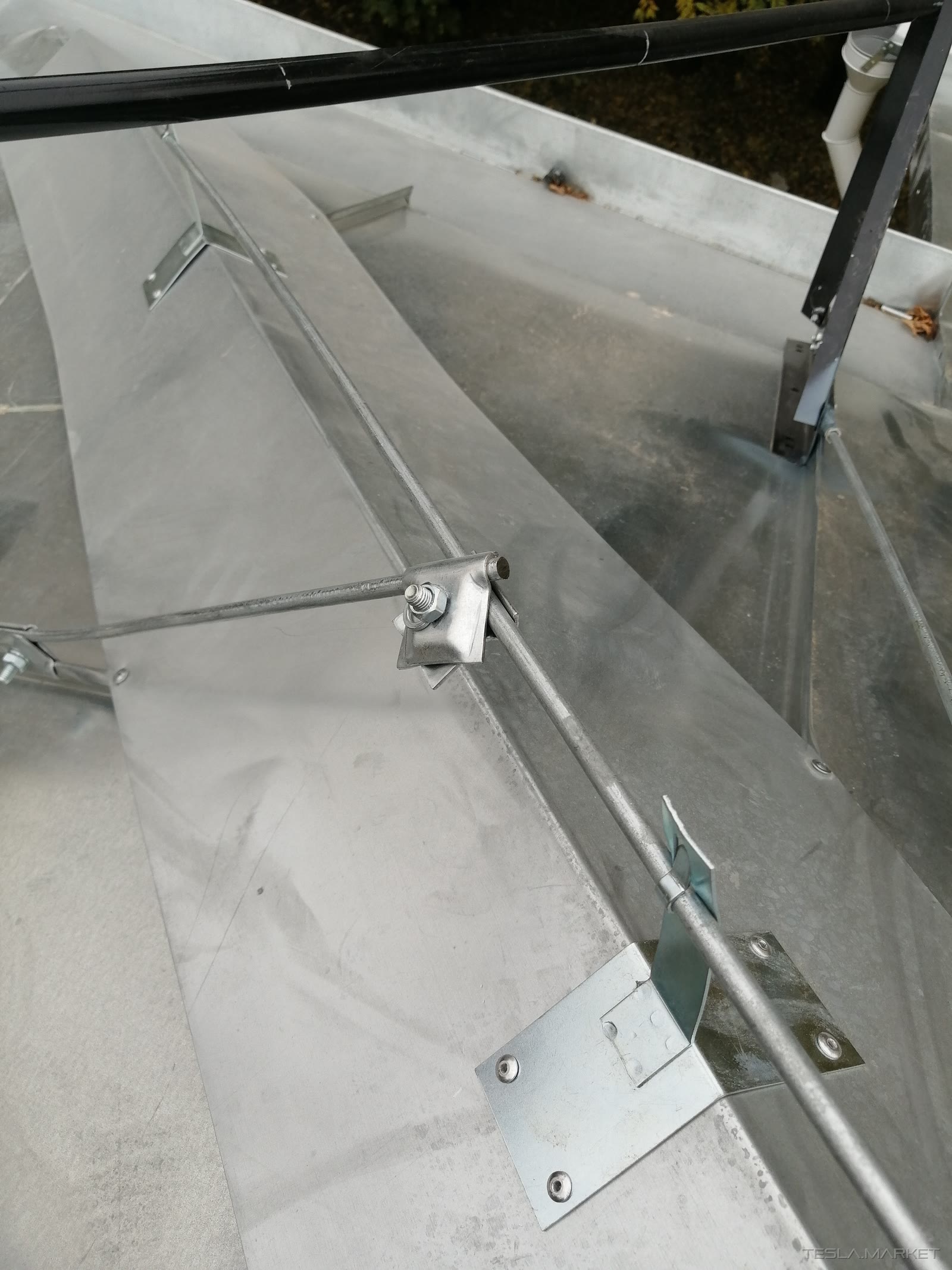

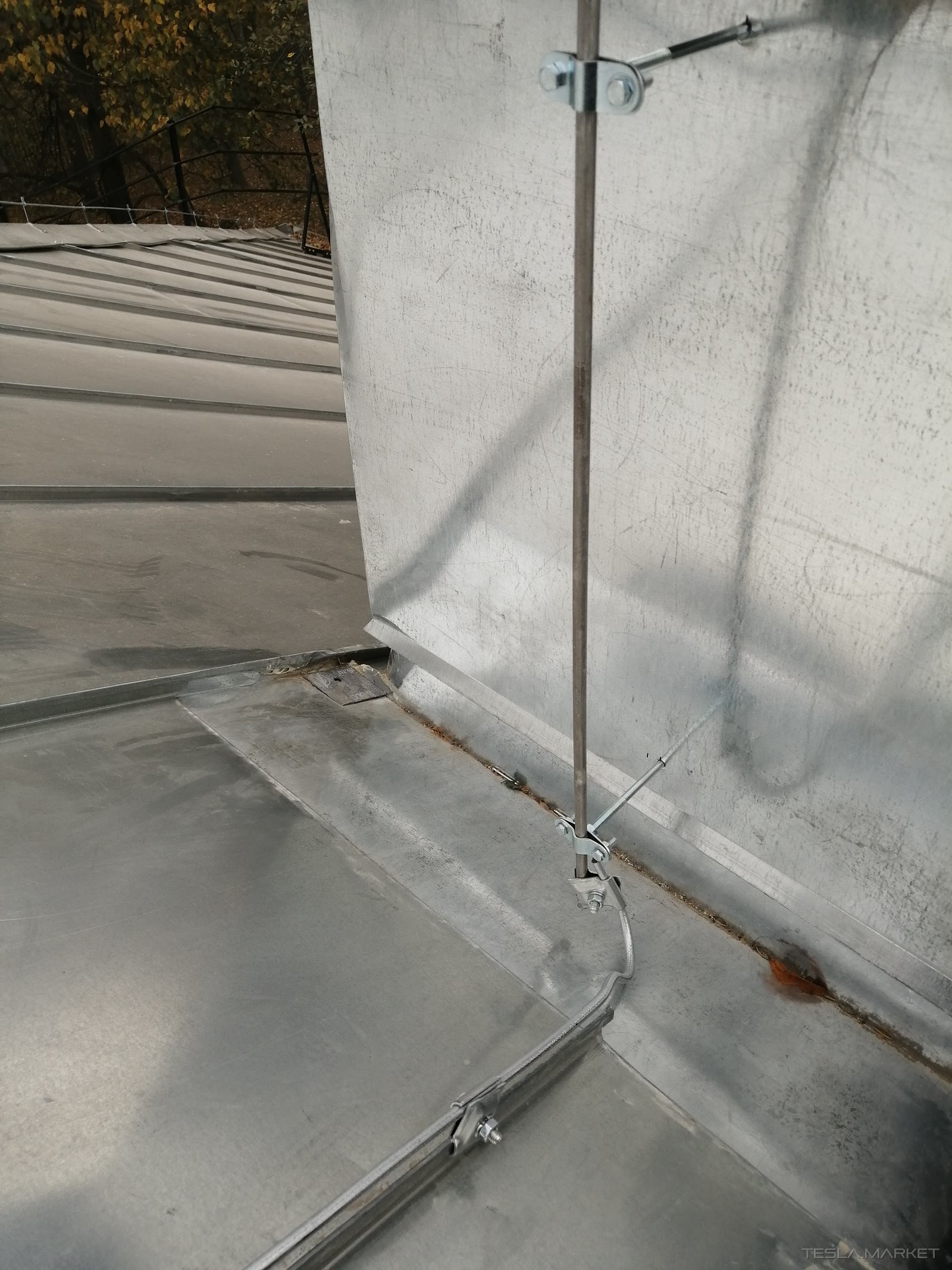

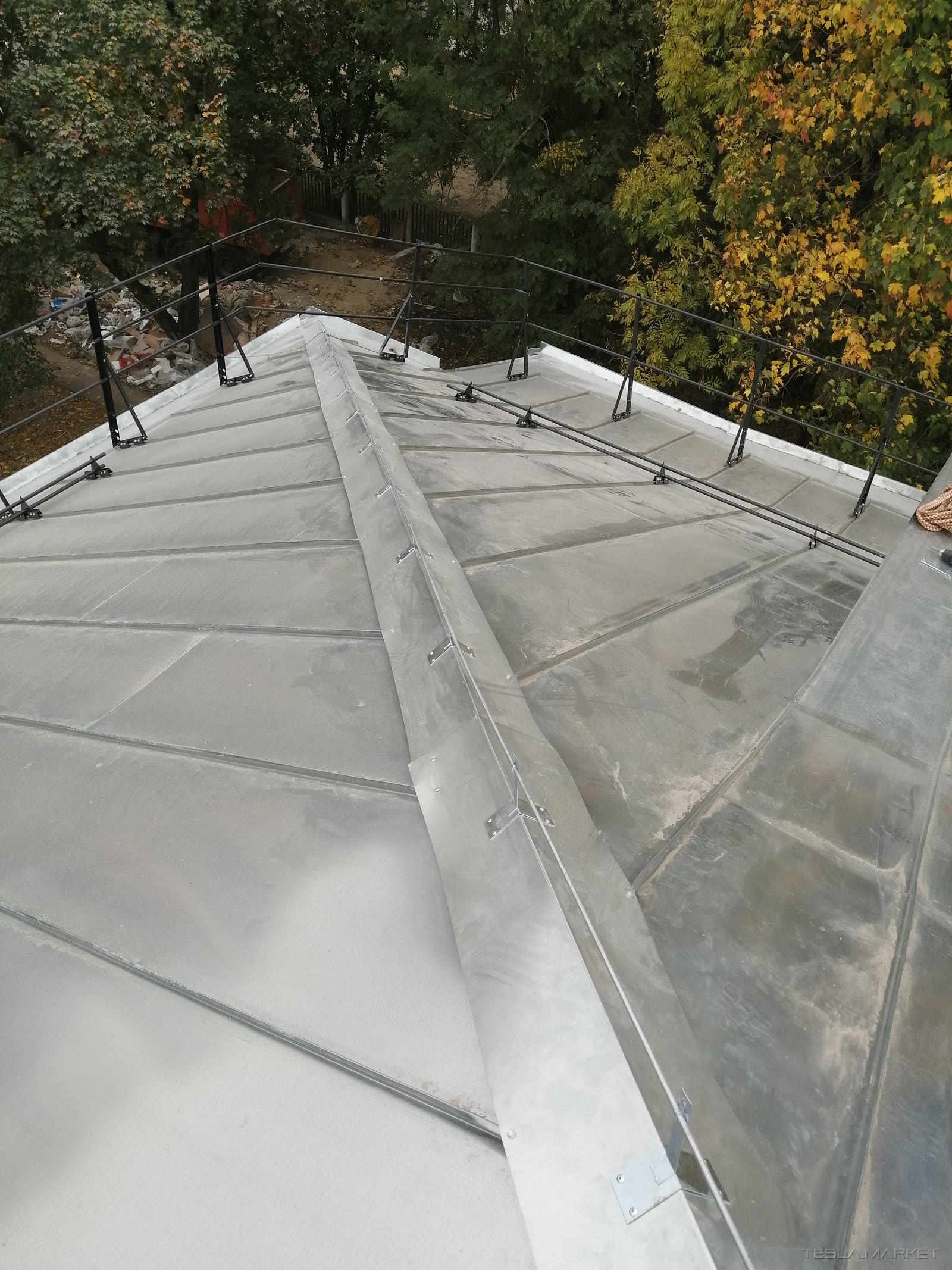

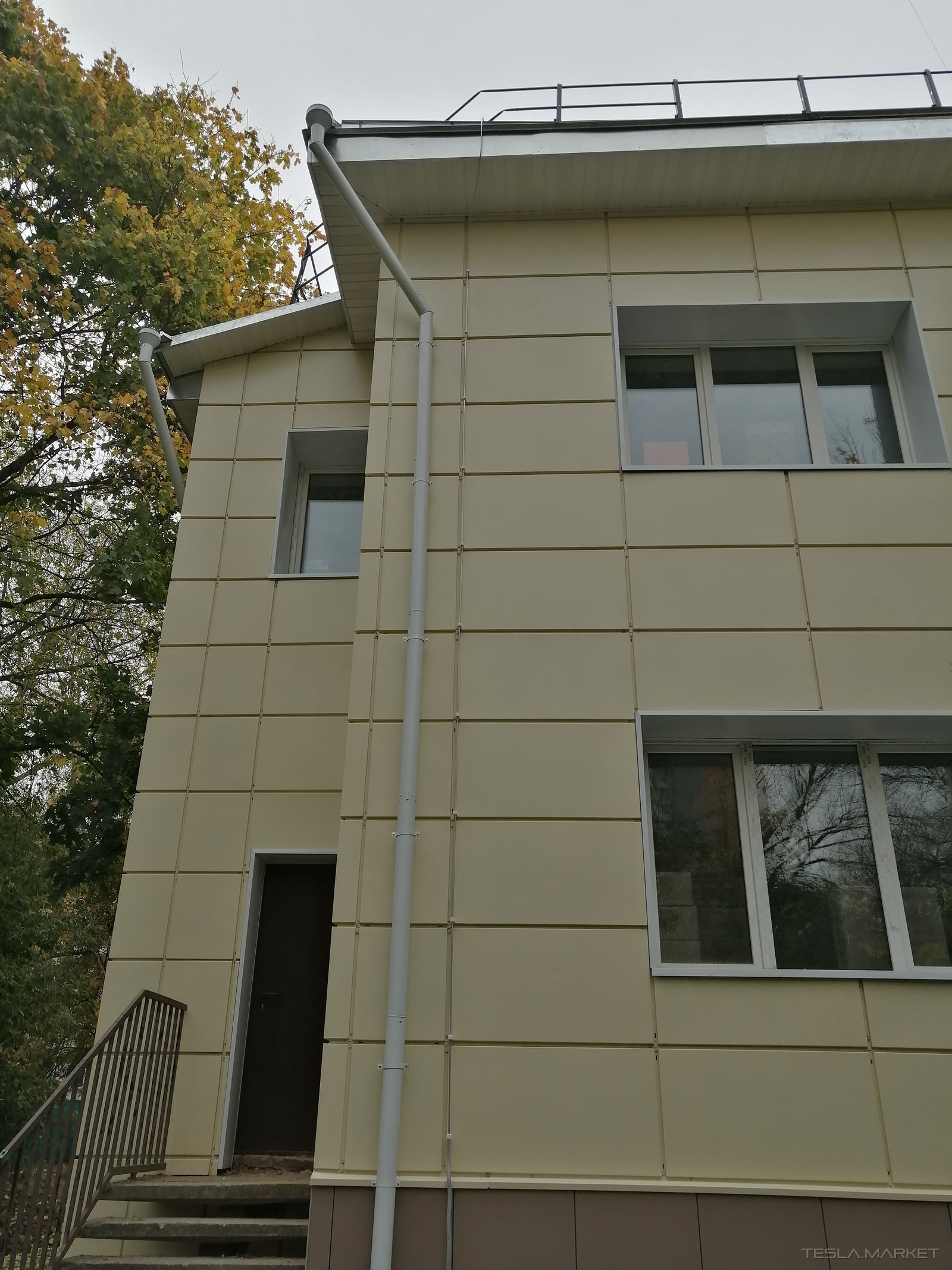

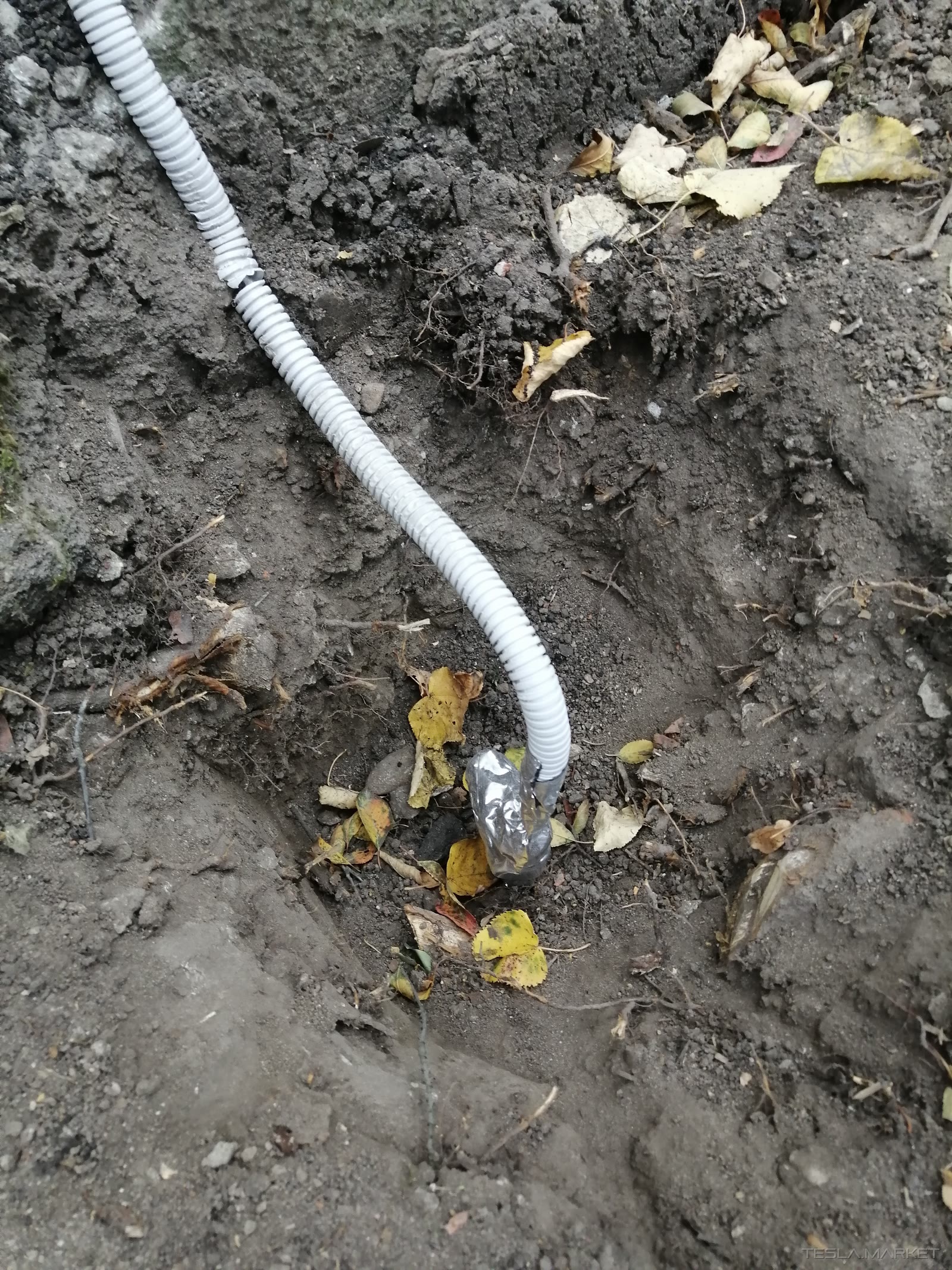

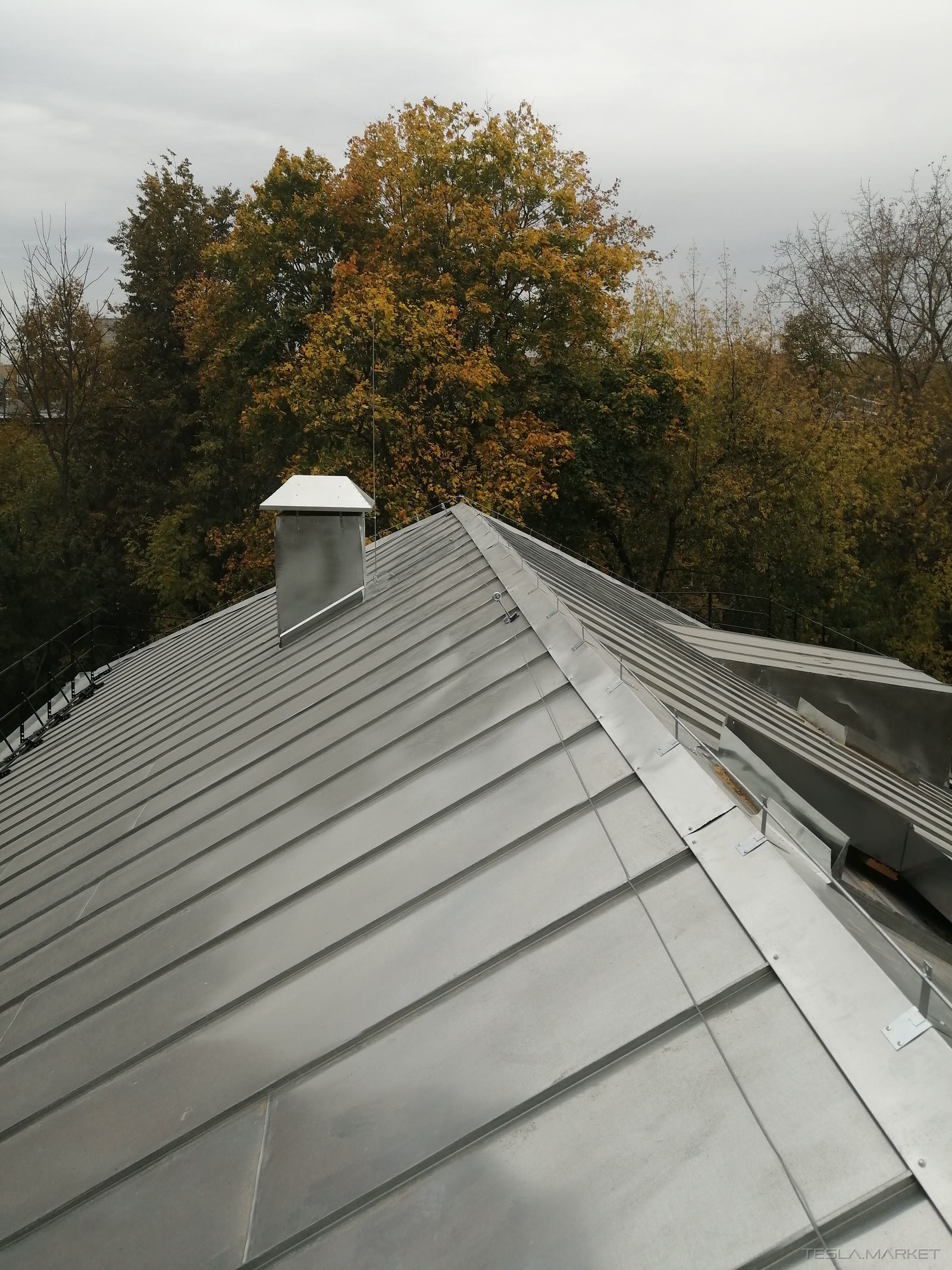

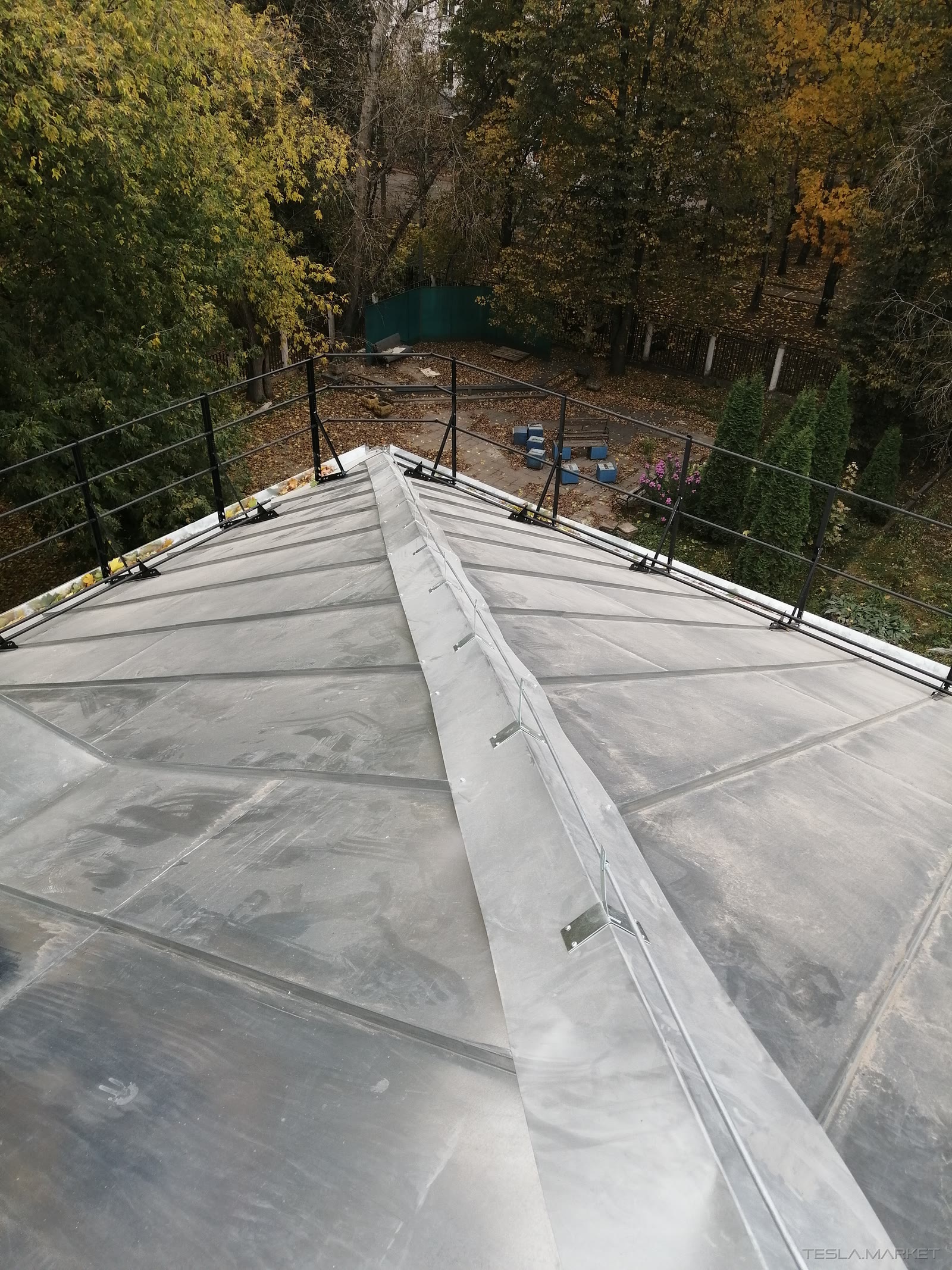

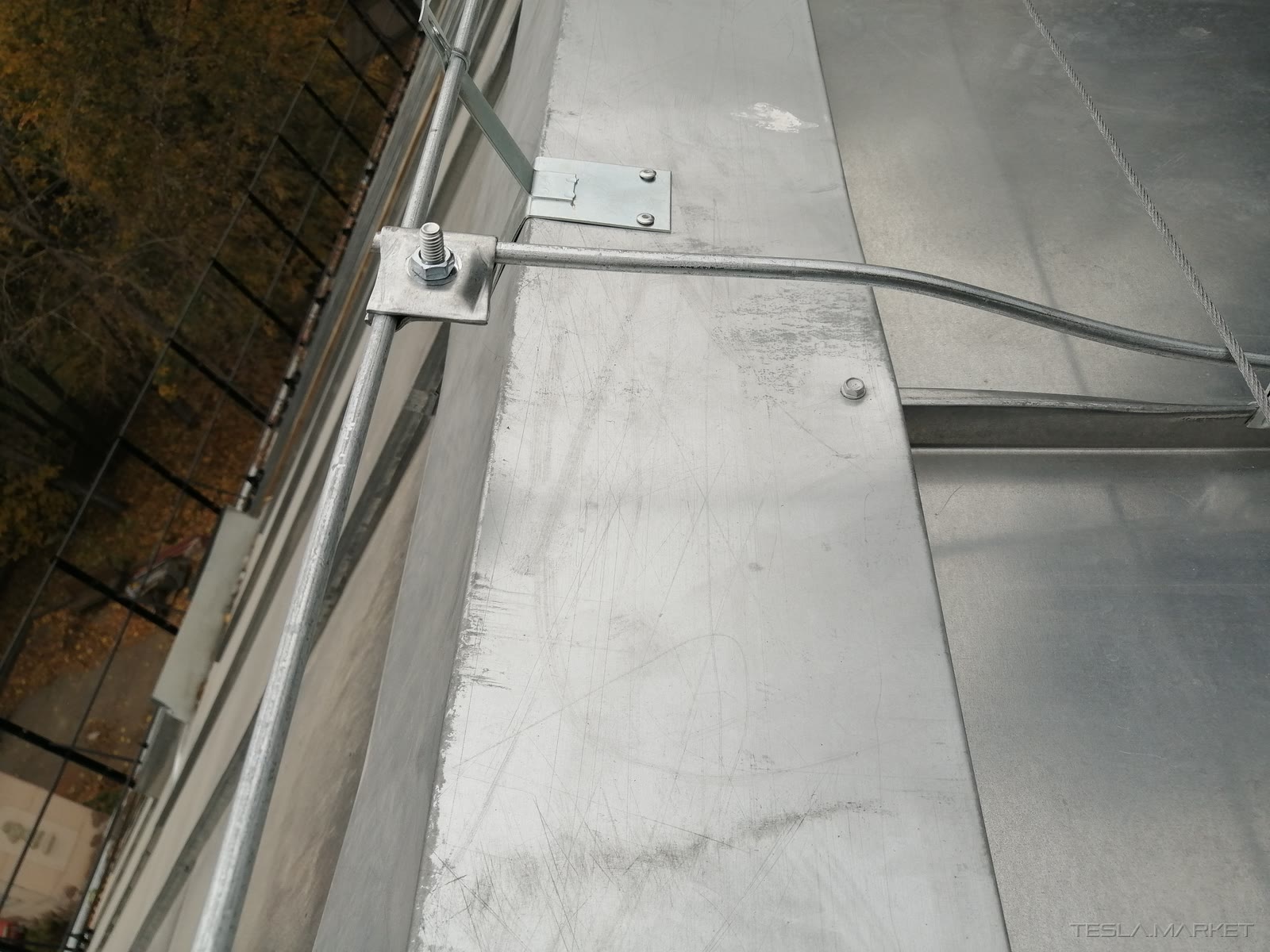

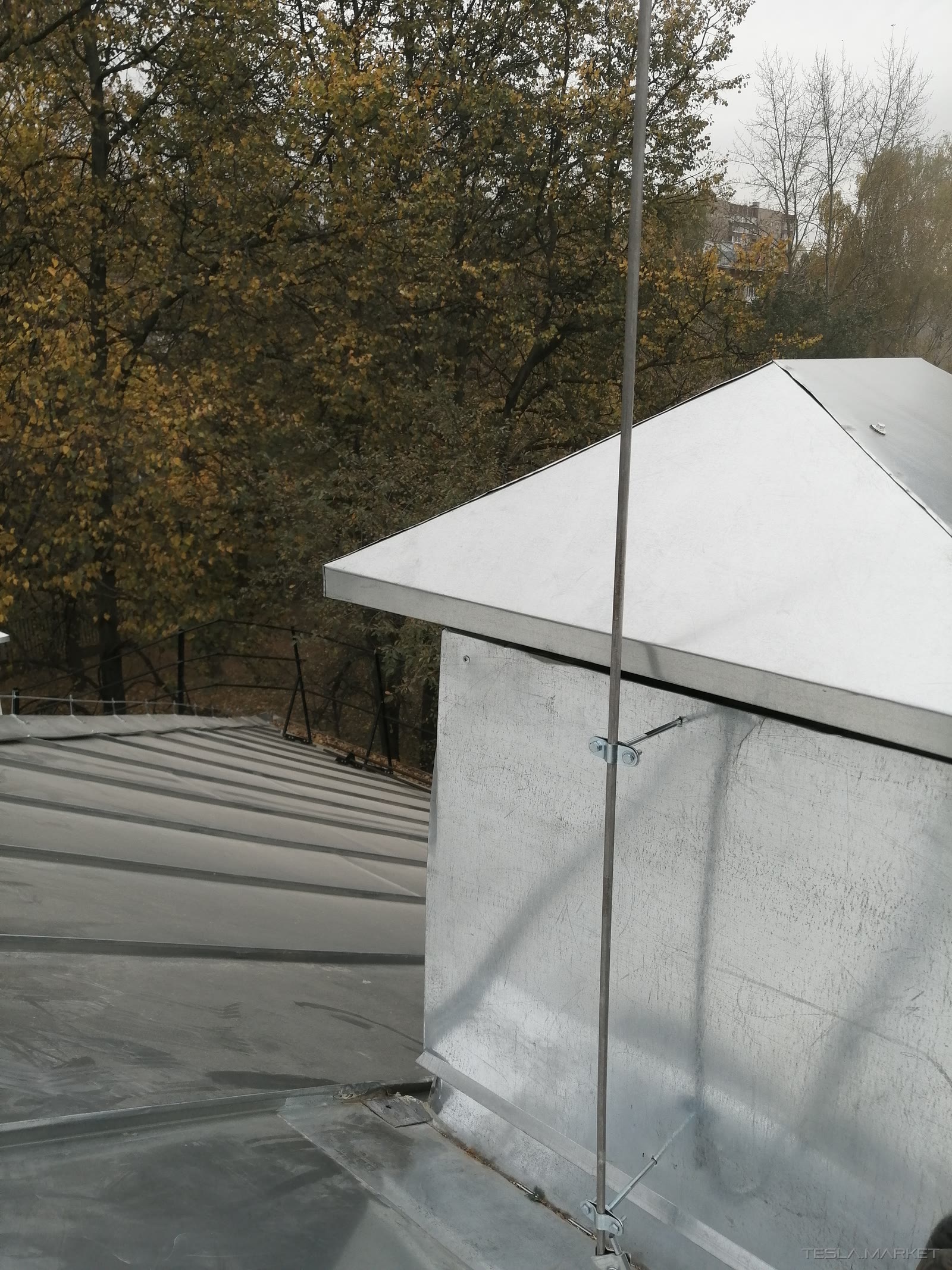

шатровая кровля с молниезащитой и вентшахтой, осень (общий план) кровля с коньком и молниеприемником, вертикальный кадр вентшахта с молниеприемным стержнем молниеприемник на шахте крупнее хребет кровли с проводником, вид сверху хребет с проводником и держателями узел крепления проводника на фальце крупно токоотвод у вентшахты с креплением узел на карнизе с кронштейном фасад школы со спуском токоотвода (общий вид здания) токоотвод в гофротрубе уходит в грунт заземлитель в приямке с подключением
