Молниезащита производственного корпуса завода «Либхерр»

Задача

Производственный корпус завода «Либхерр» в Московской области: плоская кровля большой площади, на ней — вентиляционные установки. Работы разбиты на два этапа: в 2023 году — молниеприёмная сетка по всей кровле, в 2024-м — защита вентустановок. На кровле такой площади проводники сетки длинные, поэтому в узлах нужны компенсаторы температурных деформаций; агрегаты, выступающие над сеткой, требуют собственных молниеприёмных мачт с растяжками.

Что сделали

этап 1 (2023) — молниеприемная сетка по всей плоской кровле на конусных держателях с бетонным утяжелением, спуски-токоотводы, перемычки по металлоконструкциям, узлы с компенсаторами; этап 2 (2024) — молниеприемные мачты и защита вентиляционных установок на кровле, растяжки, присоединение агрегатов к системе.

Результат

Работы выполнены силами собственных бригад, комплектация — со своего производства. Объект сдан с паспортом молниезащиты и протоколами приёмо-сдаточных испытаний, которые проводит собственная электролаборатория. Похожие объекты и нормативы — на странице решения для этого типа объектов.

Фотографии объекта

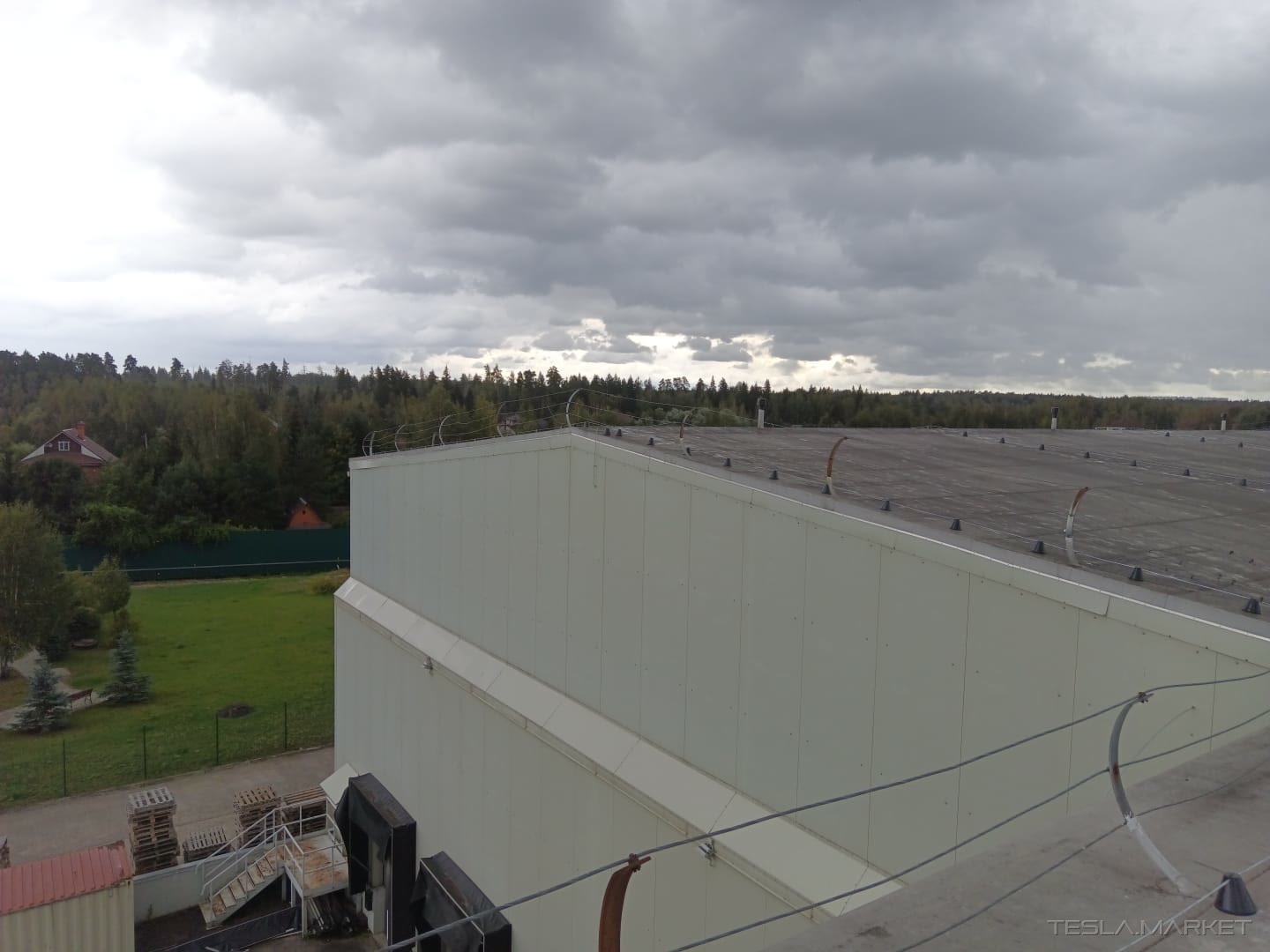

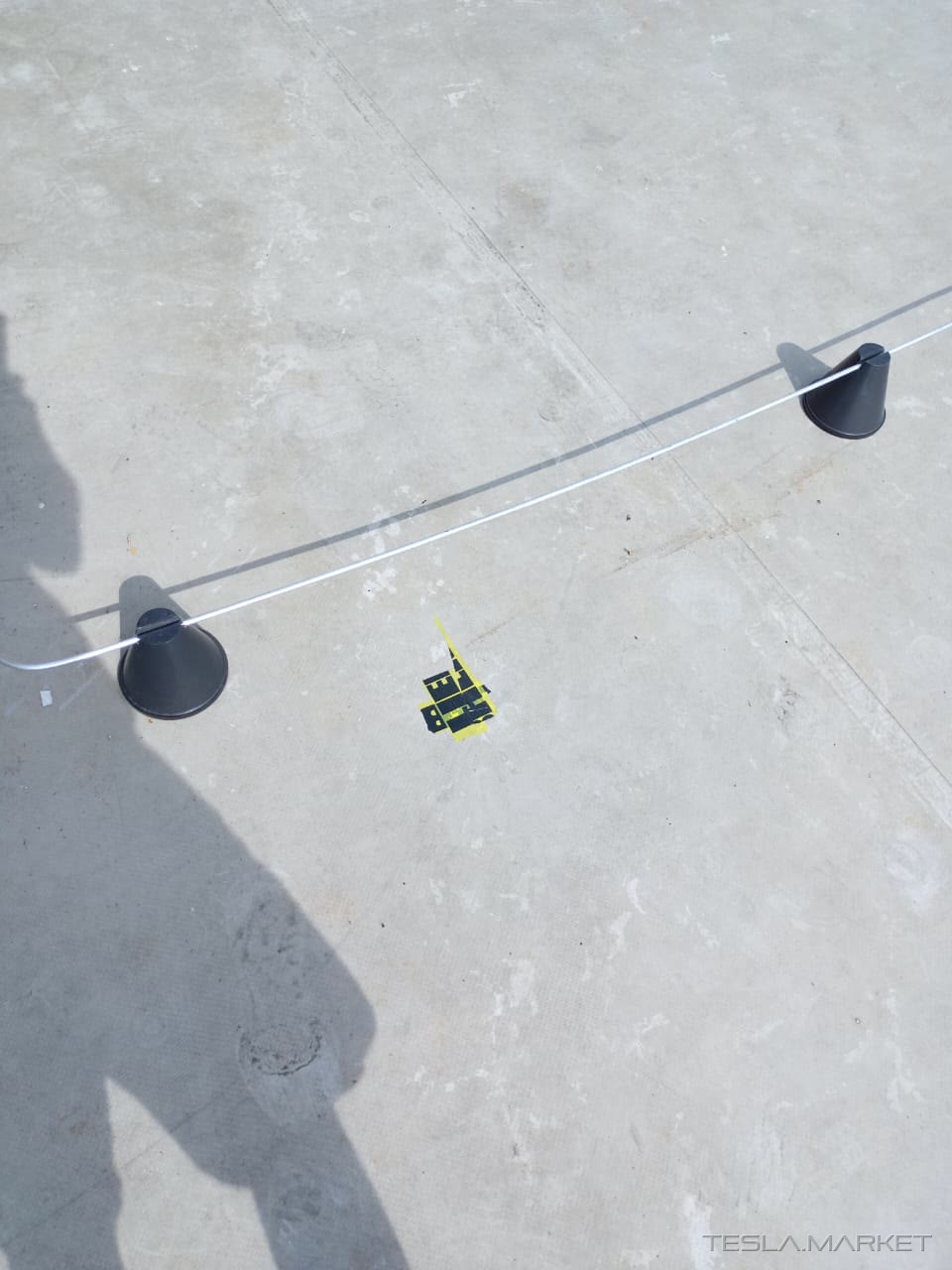

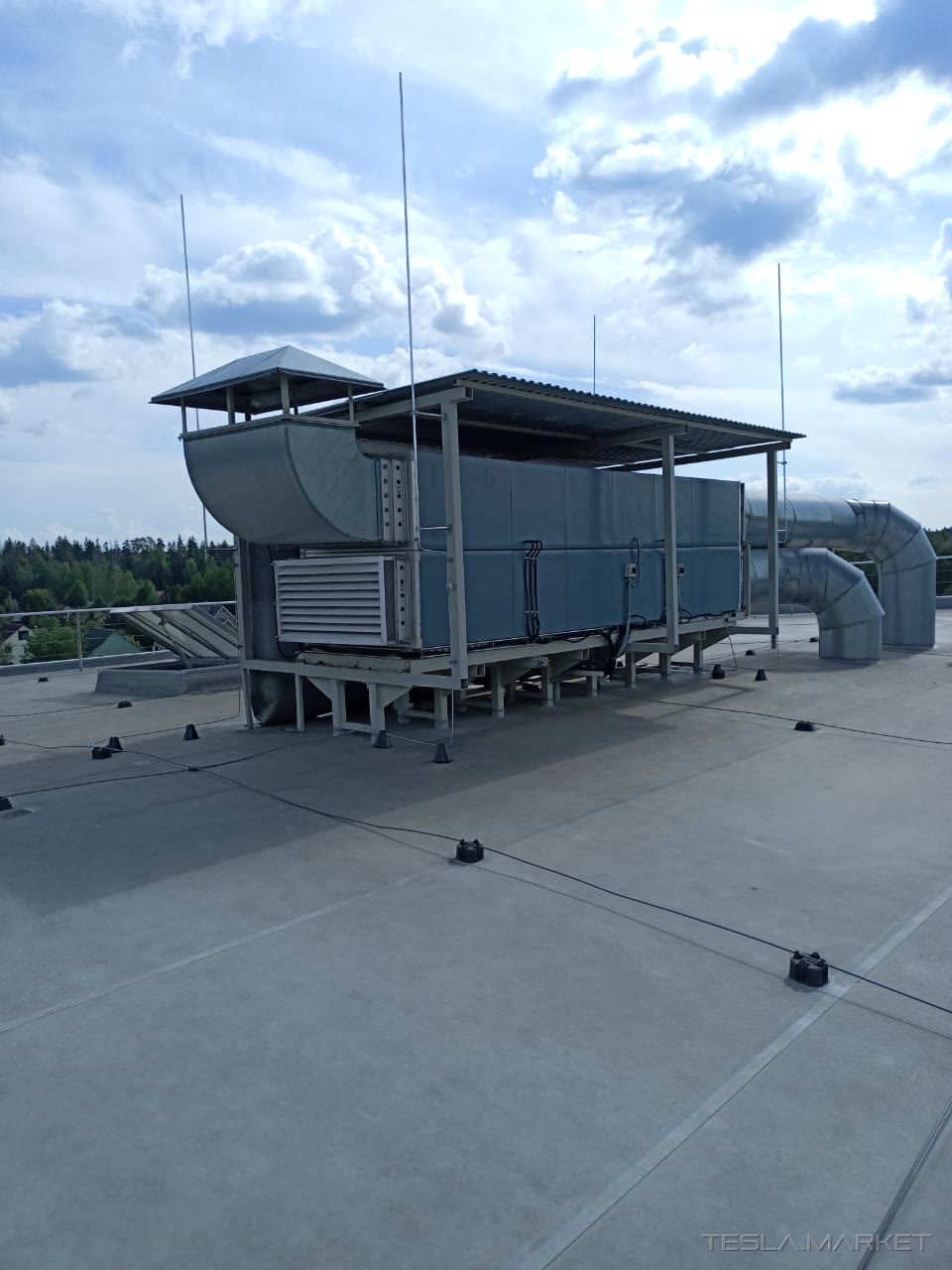

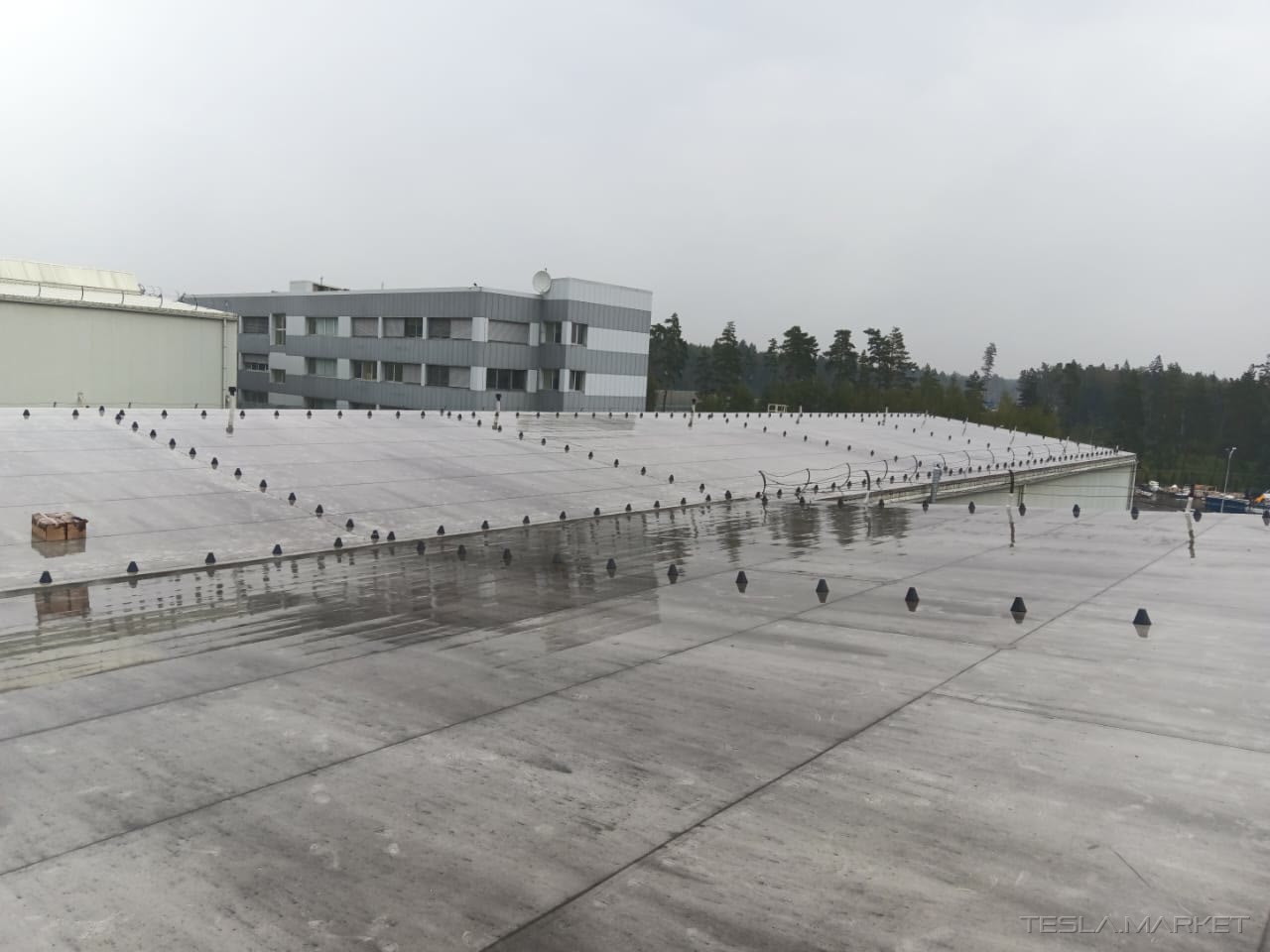

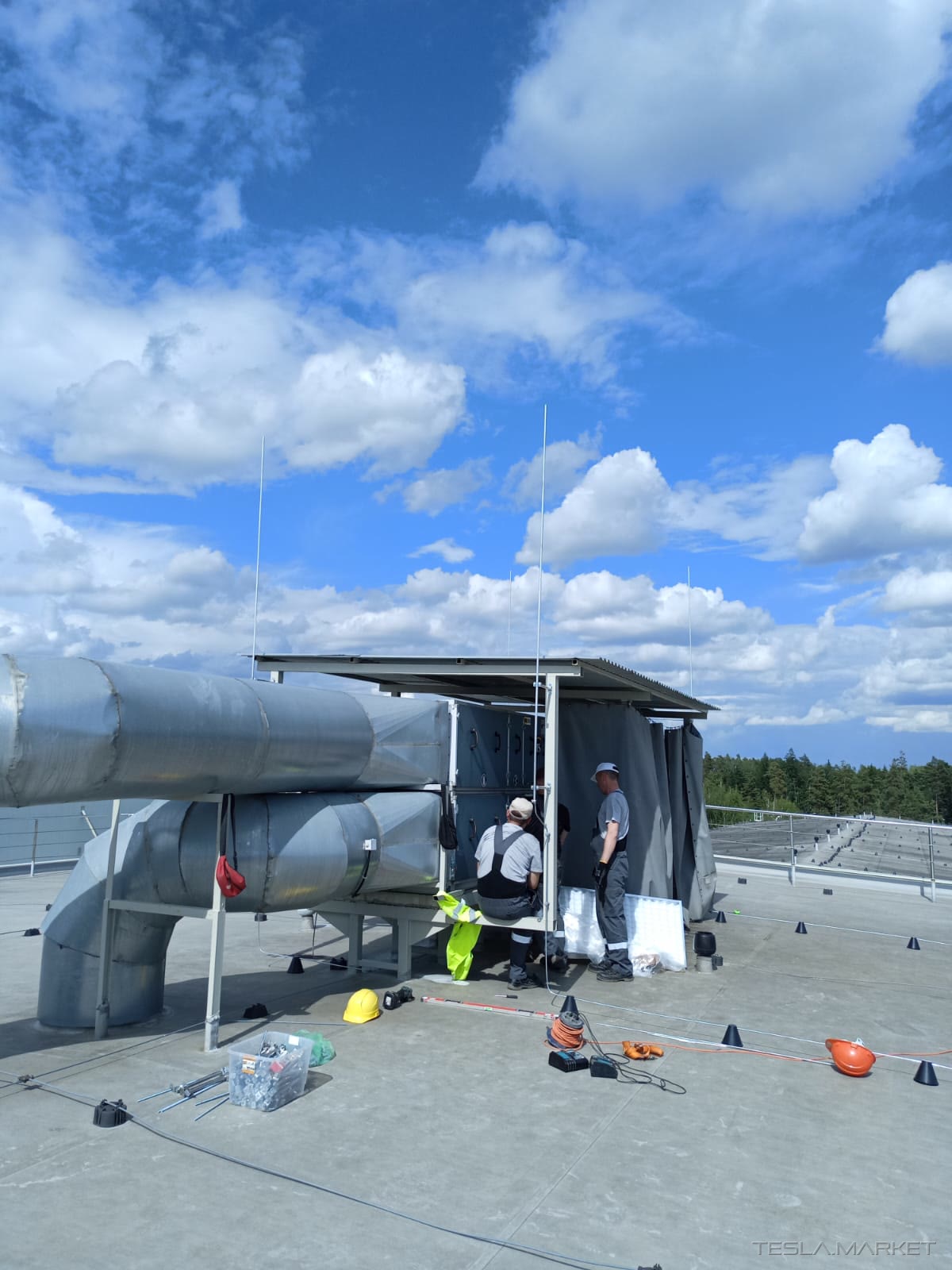

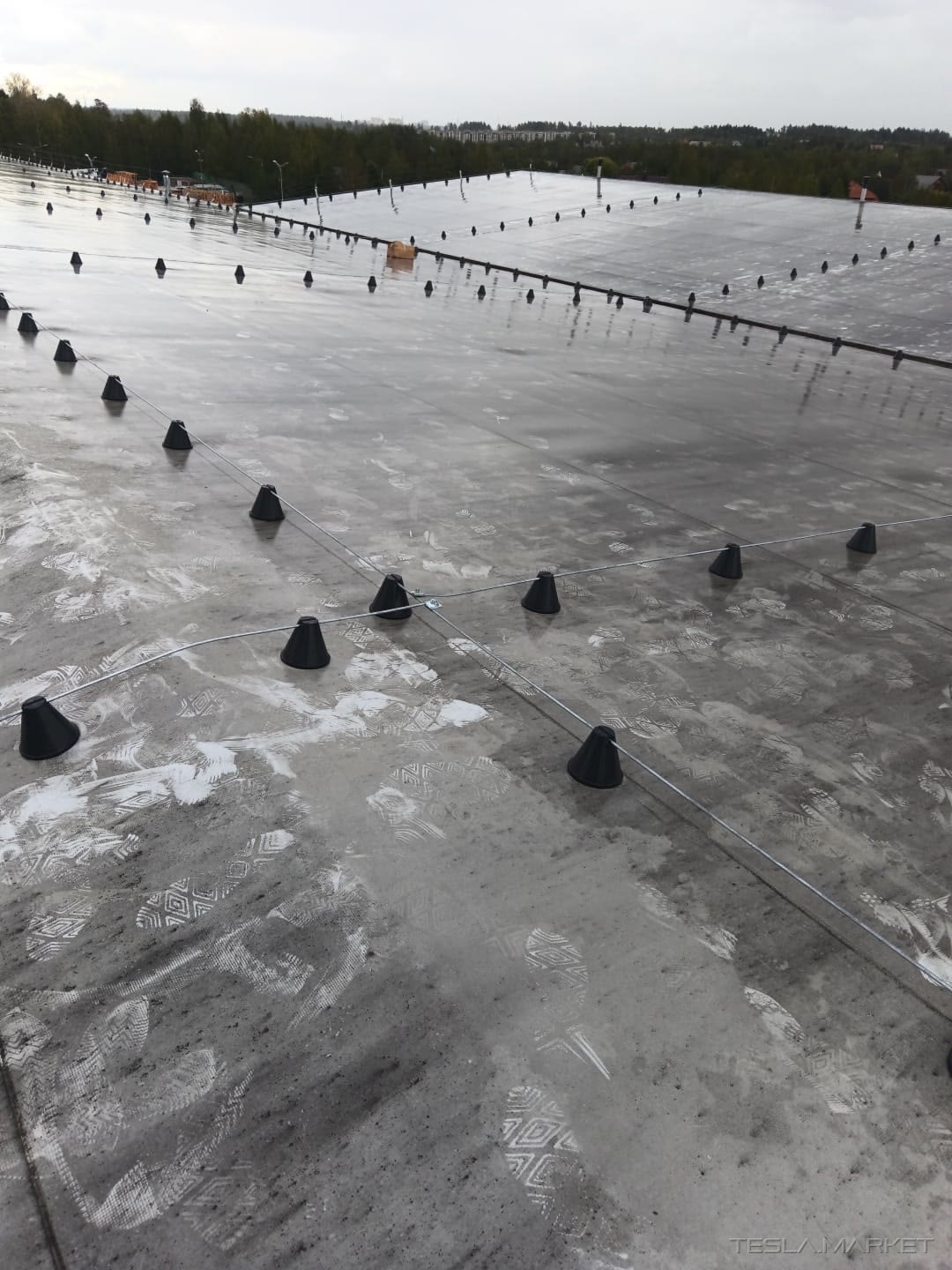

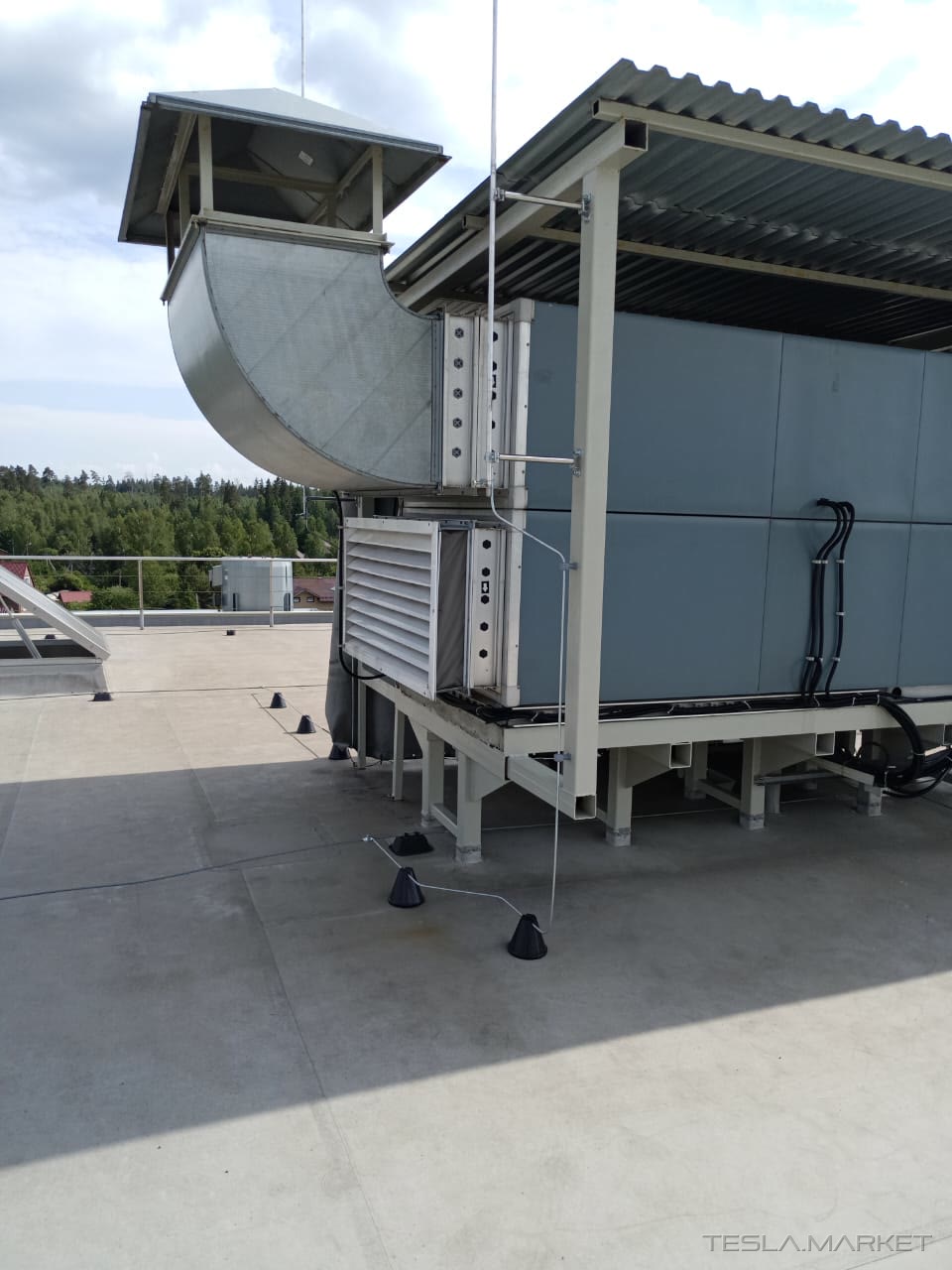

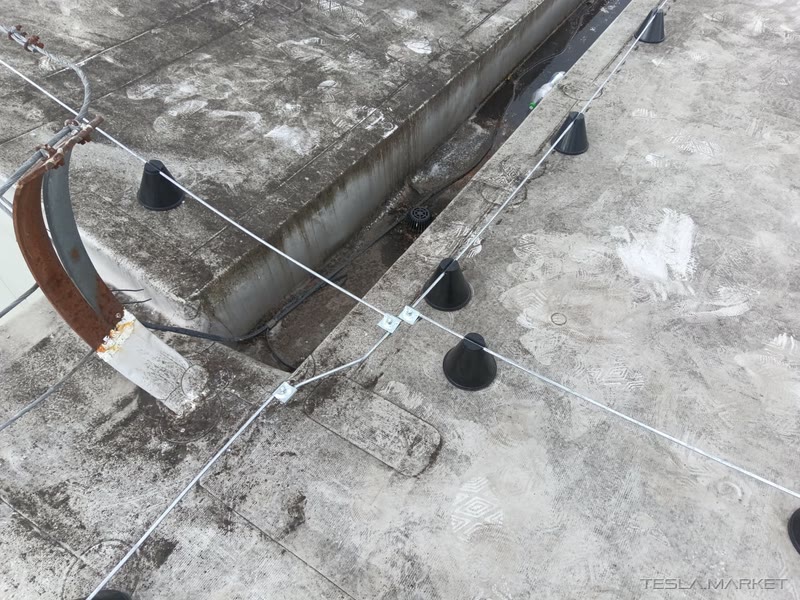

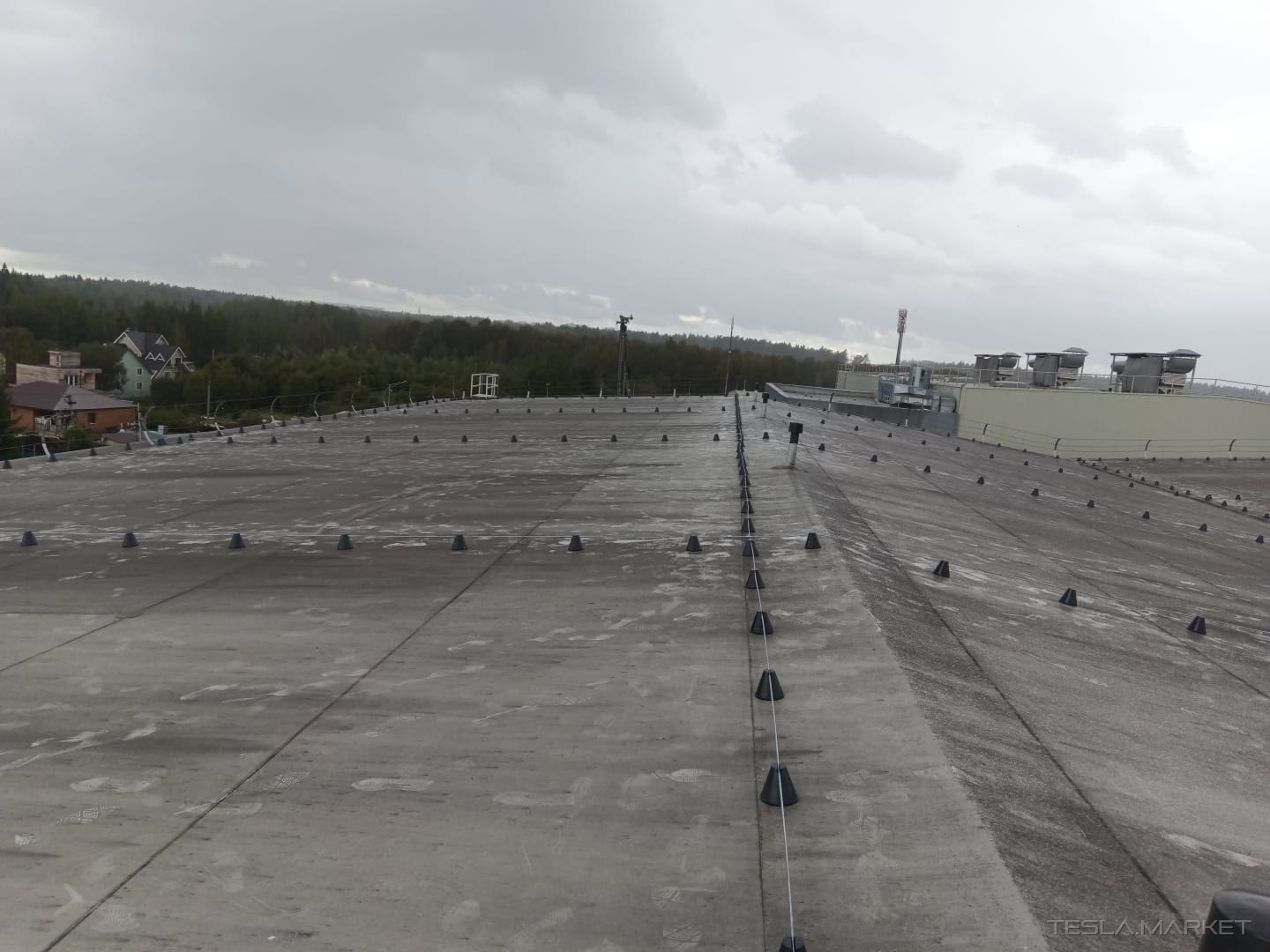

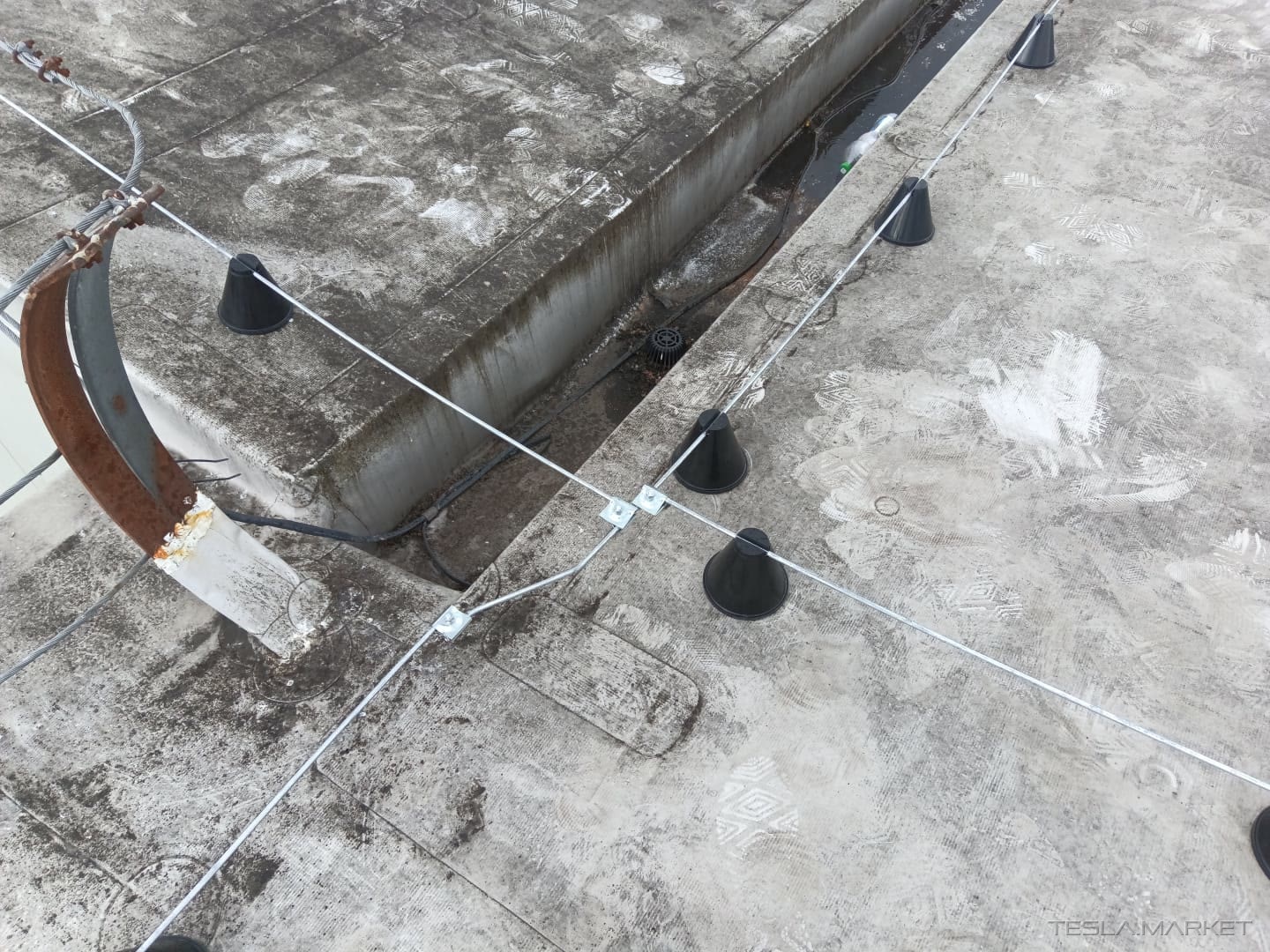

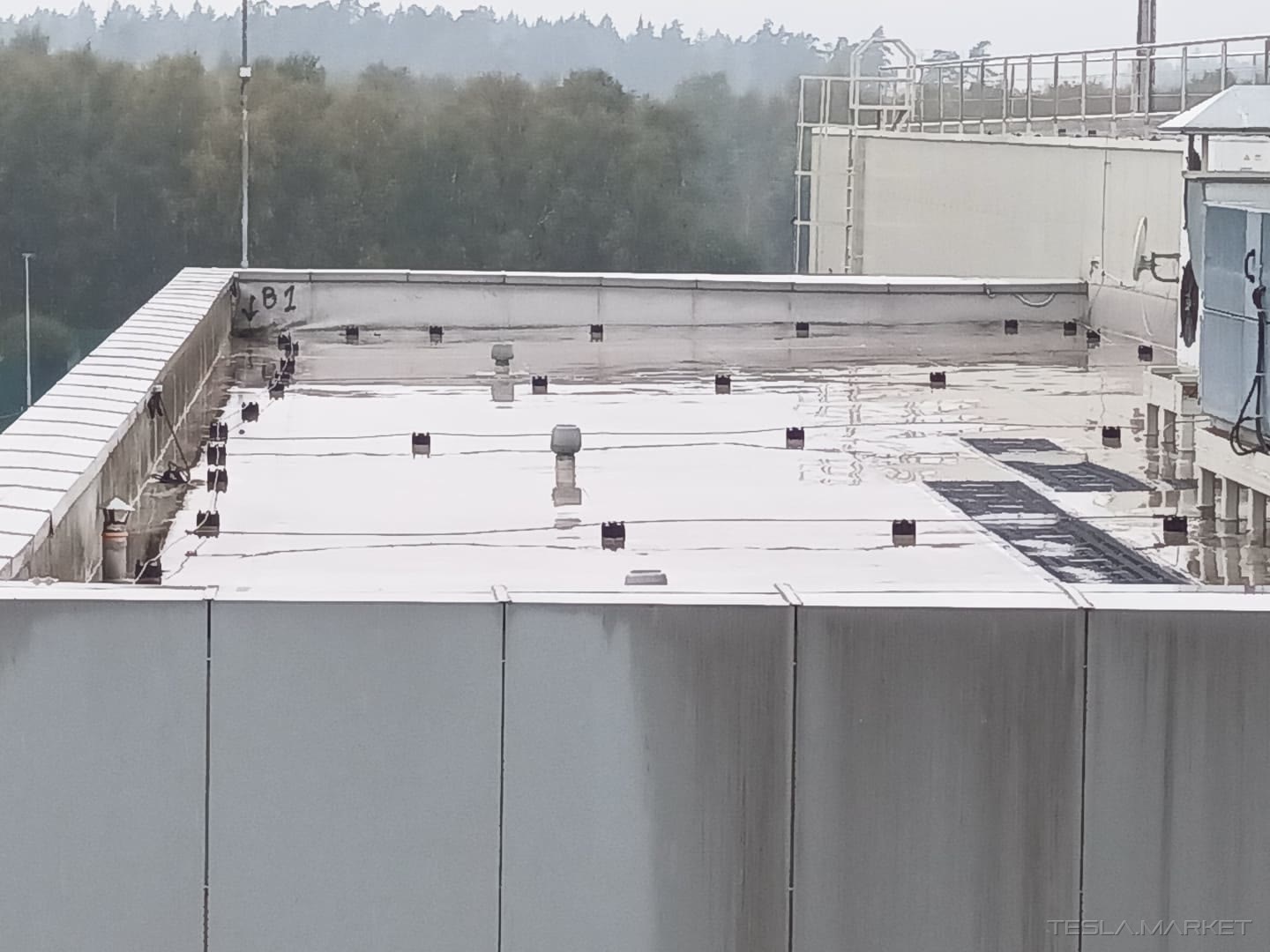

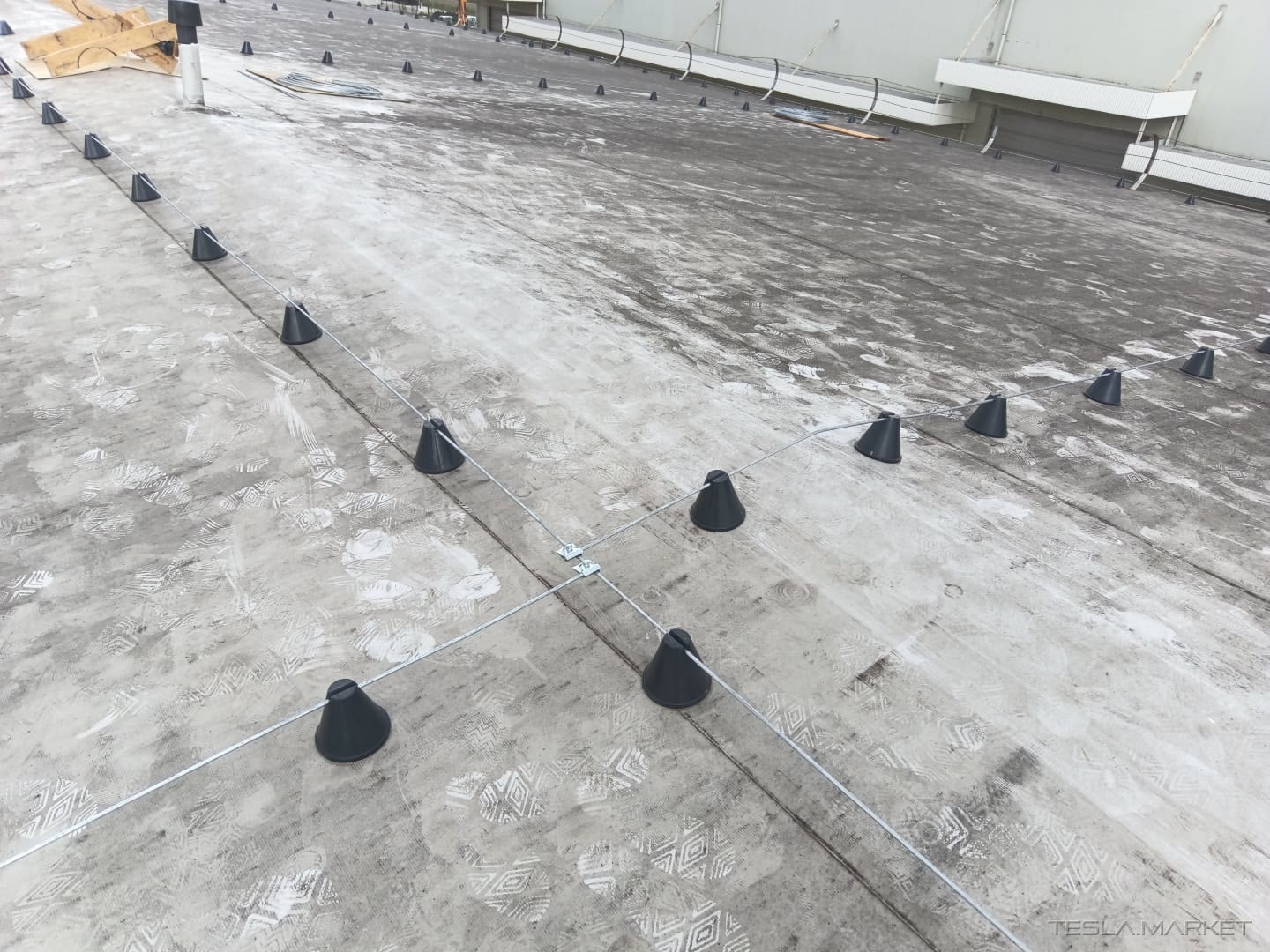

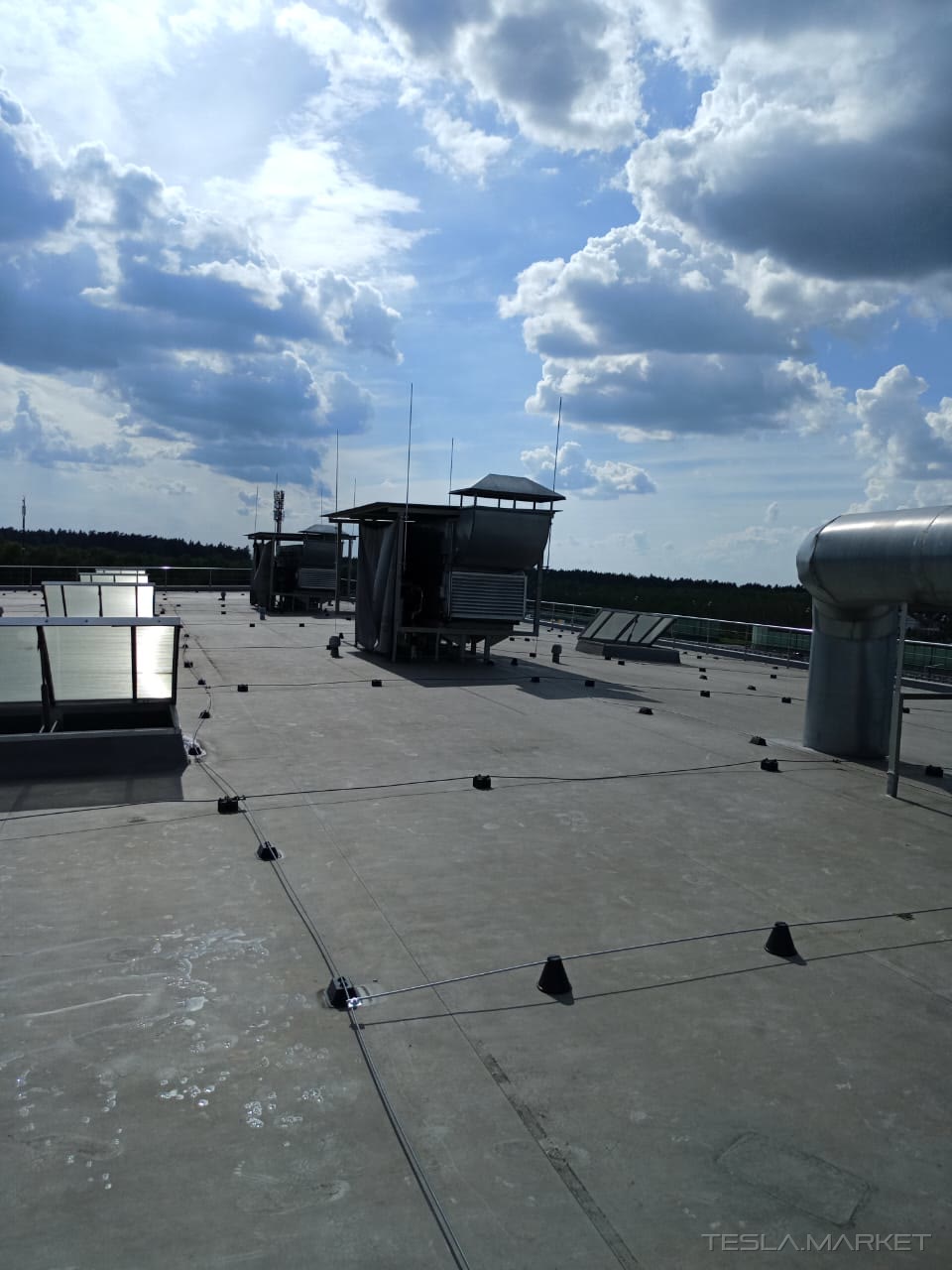

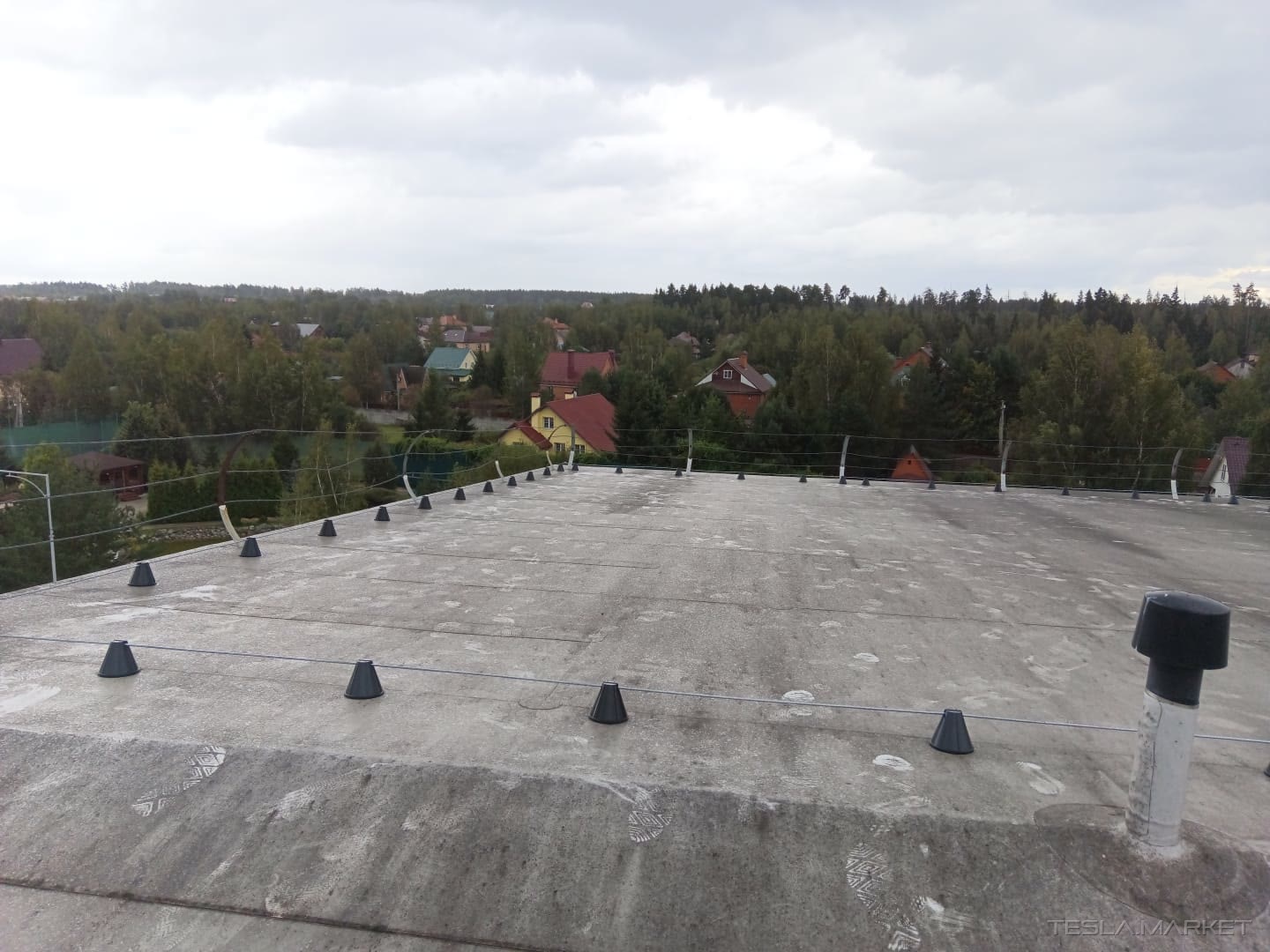

широкая панорама кровли с молниеприемной сеткой на конусных держателях (2023) панорама кровли после дождя, ряды держателей уходят к горизонту (2023) Y-образное пересечение проводников сетки на держателях (2023) сетка и дефлекторы на кровле, вид с высоты (2023) проводник сетки с конусными держателями крупнее (2023) узел: перекрестие проводников с зажимами и компенсатором (2023) спуск токоотвода с кровли на фасад (2023) вид сверху на секцию кровли с готовой сеткой (2023) перемычка уравнивания потенциалов на металлоконструкции колонны (2023) монтажники за работой у вентиляционной установки (2024, монтаж в процессе) панорама кровли с вентустановками и молниезащитой, облака (2024) вентиляционная установка с молниеприемными мачтами, общий план (2024) молниеприемная мачта у вентагрегата (2024) узел крепления проводника на конусном держателе у агрегата (2024)
