Молниезащита заводов и производственных зданий

Выполняем работы в Москве, Московской области и по всей России — с выездом командировками.

Что входит в молниезащиту завода

Производственные здания — это большая площадь кровли, протяжённые металлоконструкции, электроустановки и нередко взрывоопасные зоны. Поэтому молниезащиту завода делаем комплексно: внешняя защита от прямого удара, внутренняя защита от заноса высокого потенциала и заземление, объединённое в единую систему уравнивания потенциалов.

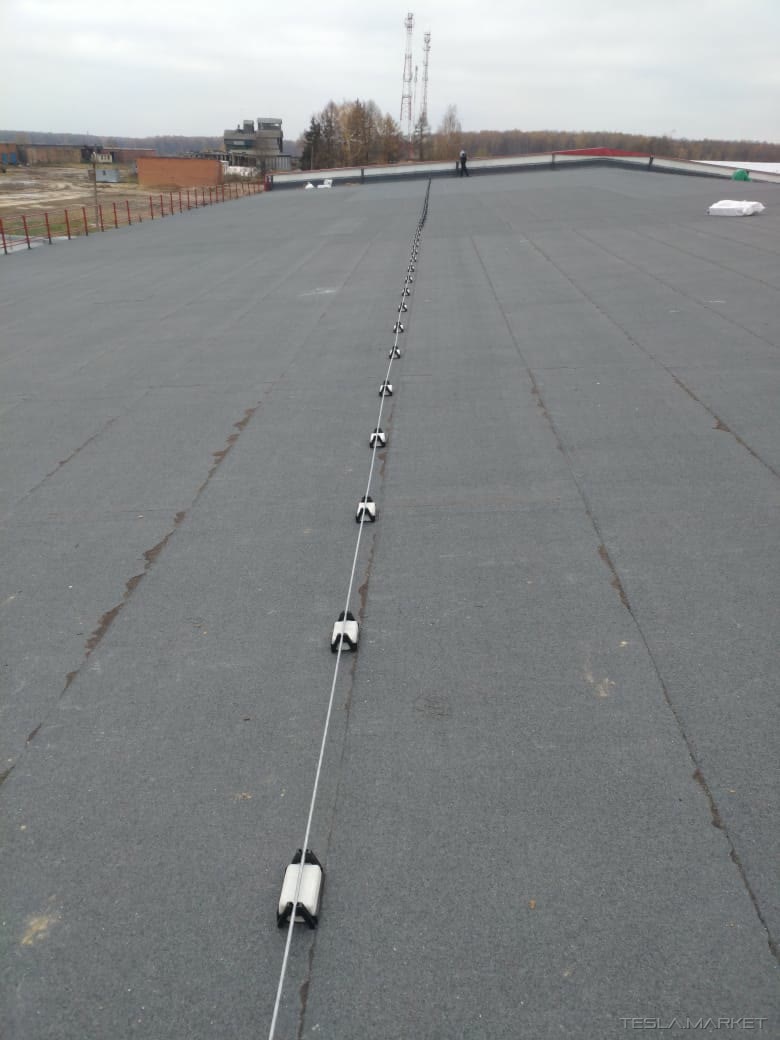

• Молниеприёмная сетка по плоской кровле или молниеприёмные мачты на кровле и отдельно стоящие;
• Токоотводы по фасадам с нормируемым шагом;
• Контур заземления и заземлители расчётного сечения;
• Уравнивание потенциалов по колоннам, эстакадам и технологическому оборудованию;
• При необходимости — УЗИП на вводах питания.

Категория молниезащиты и зоны защиты

Производственные объекты чаще всего относятся к I или II категории молниезащиты. Категорию и требуемую надёжность защиты (зоны А или Б) определяет расчёт по СО 153-34.21.122-2003 и РД 34.21.122-87 с учётом ПУЭ гл. 1.7: учитываем назначение здания, наличие взрывоопасных зон и ожидаемое число поражений молнией. От категории зависят шаг ячейки молниеприёмной сетки, число и высота молниеприёмников и сечения проводников.

Взрывоопасные зоны

Если в корпусе или на наружной установке есть взрывоопасные зоны, молниезащита перестаёт быть только защитой от разрушения: недопустимой становится любая искра — в точке удара, на соединениях, между близко расположенными металлоконструкциями. Отсюда более высокая категория молниезащиты и требования, которых нет для обычного цеха:

• зона защиты должна охватывать не только оборудование, но и пространство над срезом дыхательных клапанов и газоотводных труб, размеры которого задают нормы;
• отдельно стоящие молниеотводы и их заземлители размещают на нормируемом расстоянии от защищаемого сооружения и подземных коммуникаций, чтобы исключить перекрытие;
• параллельные трубопроводы, сближающиеся на расстояние меньше нормируемого, соединяют перемычками, фланцевые соединения шунтируют, если их переходное сопротивление не подтверждено;
• на вводах подземных и надземных коммуникаций в здание выполняют защиту от заноса высокого потенциала.

Эстакады, трубопроводы и металлоконструкции

Межцеховые эстакады, стальные колонны и технологические трубопроводы — готовые проводники, и грамотно использовать их проще, чем дублировать. Условие одно — электрическая непрерывность. На практике её нарушают окрашенные болтовые соединения, фланцы на неметаллических прокладках, сильфонные компенсаторы, гибкие вставки у насосов. Эти места находим на обследовании и шунтируем перемычками.

Отдельная тема — изолирующие фланцы и вставки на газопроводах и трубопроводах с электрохимической защитой. Они стоят там намеренно, и перемычка через них выведет из строя катодную защиту. Такие узлы не трогают без согласования с владельцем системы ЭХЗ; при необходимости их защищают искровыми разрядниками, которые срабатывают только при грозовом перенапряжении. Классы взрывоопасных зон и перечень таких узлов берём из технологической части проекта или документации предприятия.

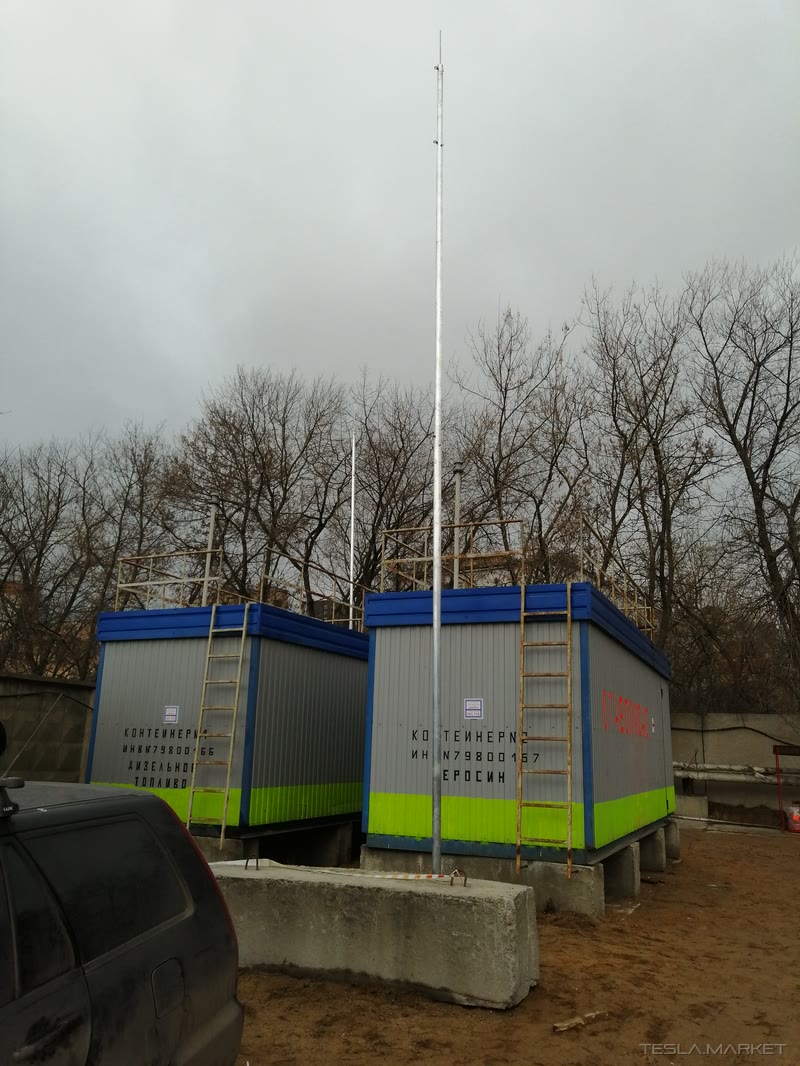

Металлические кабельные лотки и короба на эстакадах соединяют между собой и с конструкцией эстакады, а по концам — с заземляющими устройствами зданий. Это заодно снижает наводки на кабели при ударе молнии рядом. Для наружных установок с ёмкостями и блок-контейнерами нередко удобнее отдельно стоящие мачты, чем молниеприёмники на самом оборудовании: так, мачтами с заземлителями у оснований защищены ёмкости и блок-контейнеры на промплощадке завода «МОКОН».

Когда на кровле появляется новое оборудование

Производственный корпус редко остаётся неизменным: добавляются вентустановки, чиллеры, вытяжки, площадки обслуживания. Агрегат, выступающий над сеткой или вне расчётной зоны защиты, требует пересчёта и дополнительных молниеприёмников, а его корпус и кабели — присоединения к системе.

Систему можно развивать по этапам. На производственном корпусе завода «Либхерр» в 2023 году выполнены сетка по всей кровле, спуски-токоотводы, перемычки по металлоконструкциям и узлы с компенсаторами, а в 2024 году отдельным этапом — молниеприёмные мачты и защита вентиляционных установок с растяжками и присоединением агрегатов. Чтобы следующий этап не превращался в переделку предыдущего, при проектировании сетки стоит сразу предусмотреть точки подключения там, где служба главного механика планирует новое оборудование.

Этапы работ

Работаем полным циклом — от обследования до сдачи, один подрядчик на весь объект:

• Обследование объекта и сбор исходных данных.
• Расчёт категории молниезащиты и зон защиты (СО 153-34.21.122-2003, РД 34.21.122-87, ПУЭ гл. 1.7).
• Проект стадий «П» и «Р».
• Комплектация оборудованием собственного производства.
• Монтаж силами своих бригад.
• Приёмо-сдаточные испытания собственной электролабораторией.
• Паспорт молниезащиты, исполнительная документация, сдача объекта.

Своё производство и сроки

Мачты, молниеприёмники, токоотводы и заземлители — собственного производства (всё, кроме УЗИП), поэтому не зависим от посредников по срокам и комплектации. Работы на кровле и фасадах ведём без остановки технологического процесса, согласуя доступ и график со службой эксплуатации. Срок называем после расчёта по вашим чертежам.

Что получает заказчик

По завершении объект сдаётся с полным комплектом документов:

• Проект молниезащиты и заземления (стадии «П» и «Р»).
• Паспорт молниезащиты объекта.
• Протоколы приёмо-сдаточных испытаний и измерения сопротивления заземления.
• Исполнительную документацию.
