Молниезащита производственного комплекса (завод упаковки)

Задача

На объекте «Молниезащита производственного комплекса (завод упаковки)» (Московская область) выполнены работы по молниезащите и заземлению. Тип объекта — производственные корпуса: цех с плоской мембранной кровлей и ангар со скатной кровлей из профлиста. Решение подобрано под конструкцию кровли и фасада; категорию молниезащиты и зоны защиты определяли расчётом по СО 153-34.21.122-2003, РД 34.21.122-87 и ПУЭ гл. 1.7.

Что сделали

молниеприемные мачты (в т.ч. высокая мачта на растяжках), молниеприемный трос/проводник по плоской кровле на держателях и по скатам ангара, токоотводы по фасадам, контур заземления с заглублёнными заземлителями, узлы через парапет.

Результат

Работы выполнены силами собственных бригад, комплектация — со своего производства. Объект сдан с паспортом молниезащиты и протоколами приёмо-сдаточных испытаний, которые проводит собственная электролаборатория. Похожие объекты и нормативы — на странице решения для этого типа объектов.

Фотографии объекта

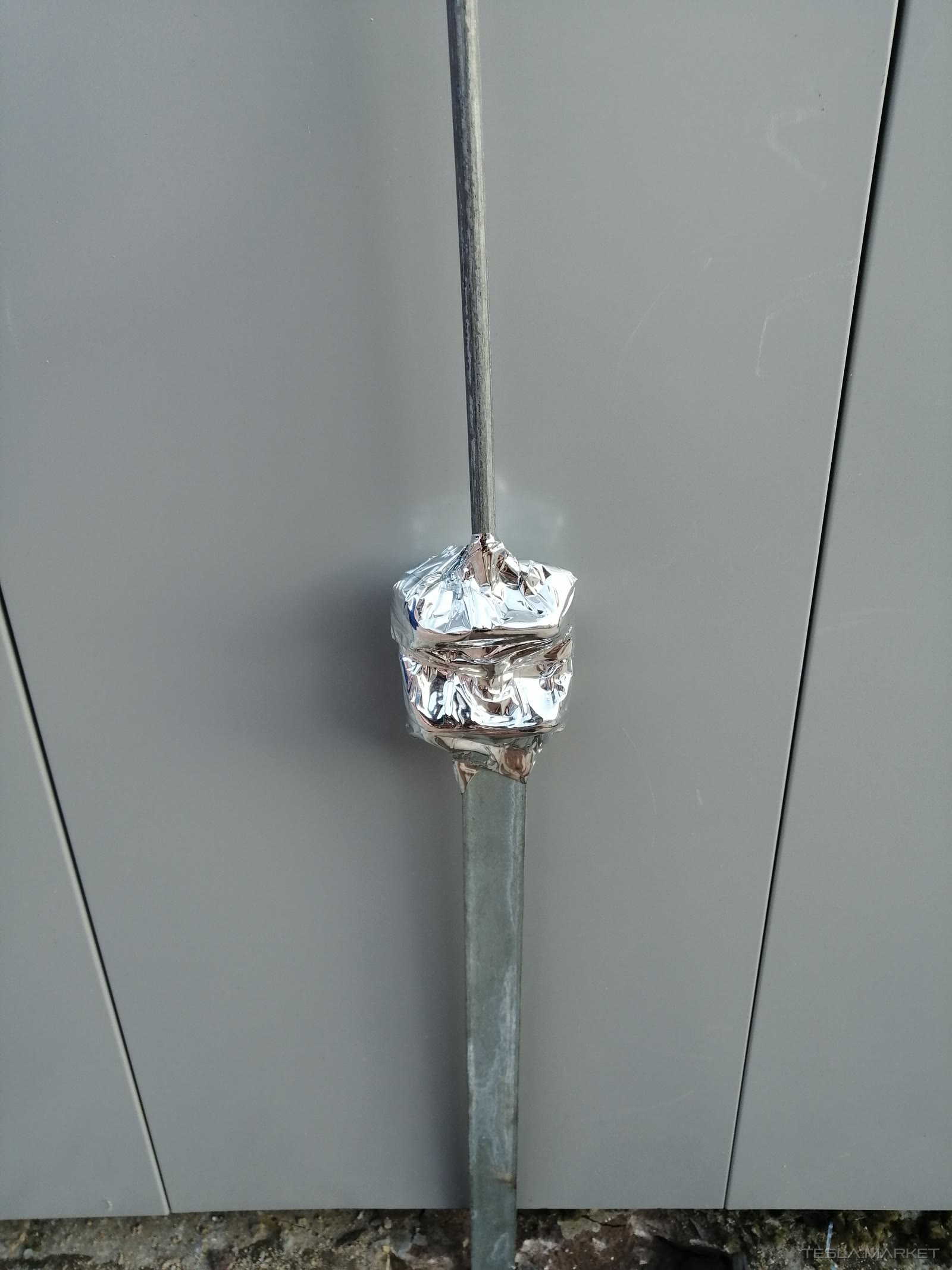

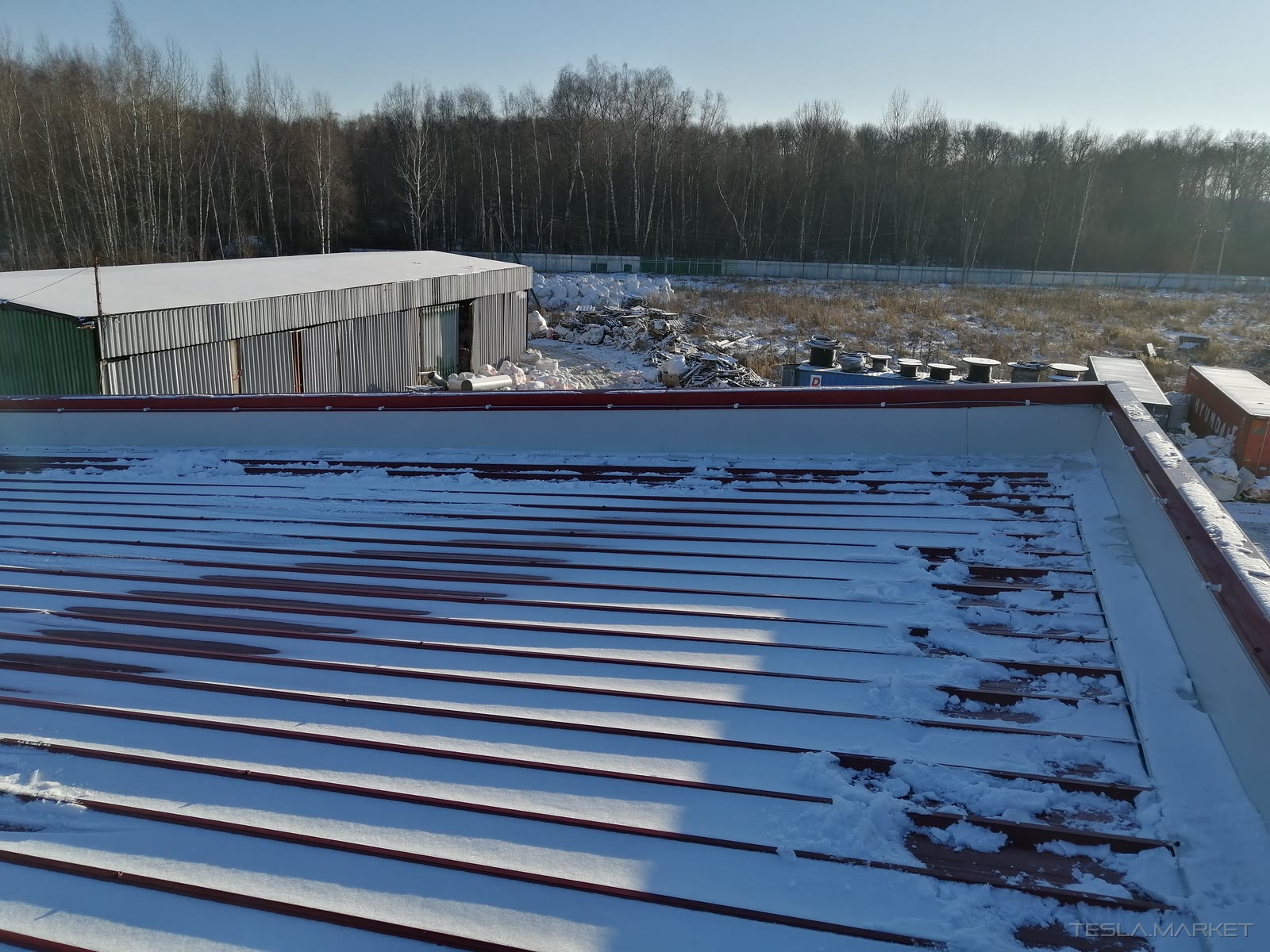

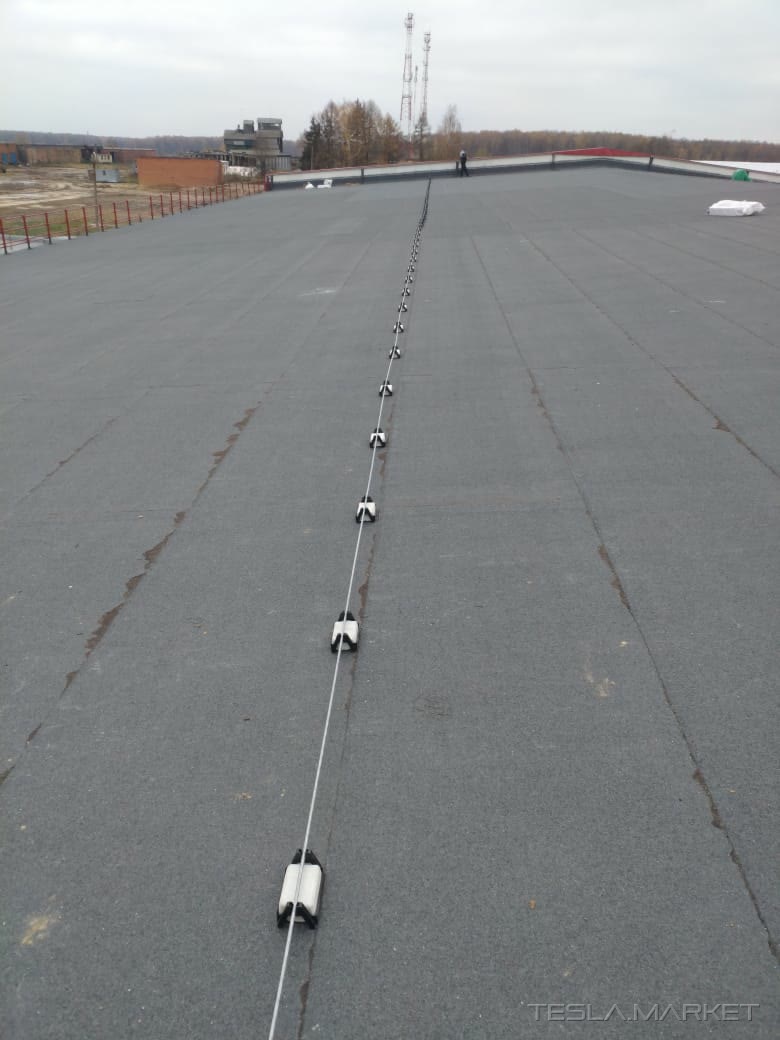

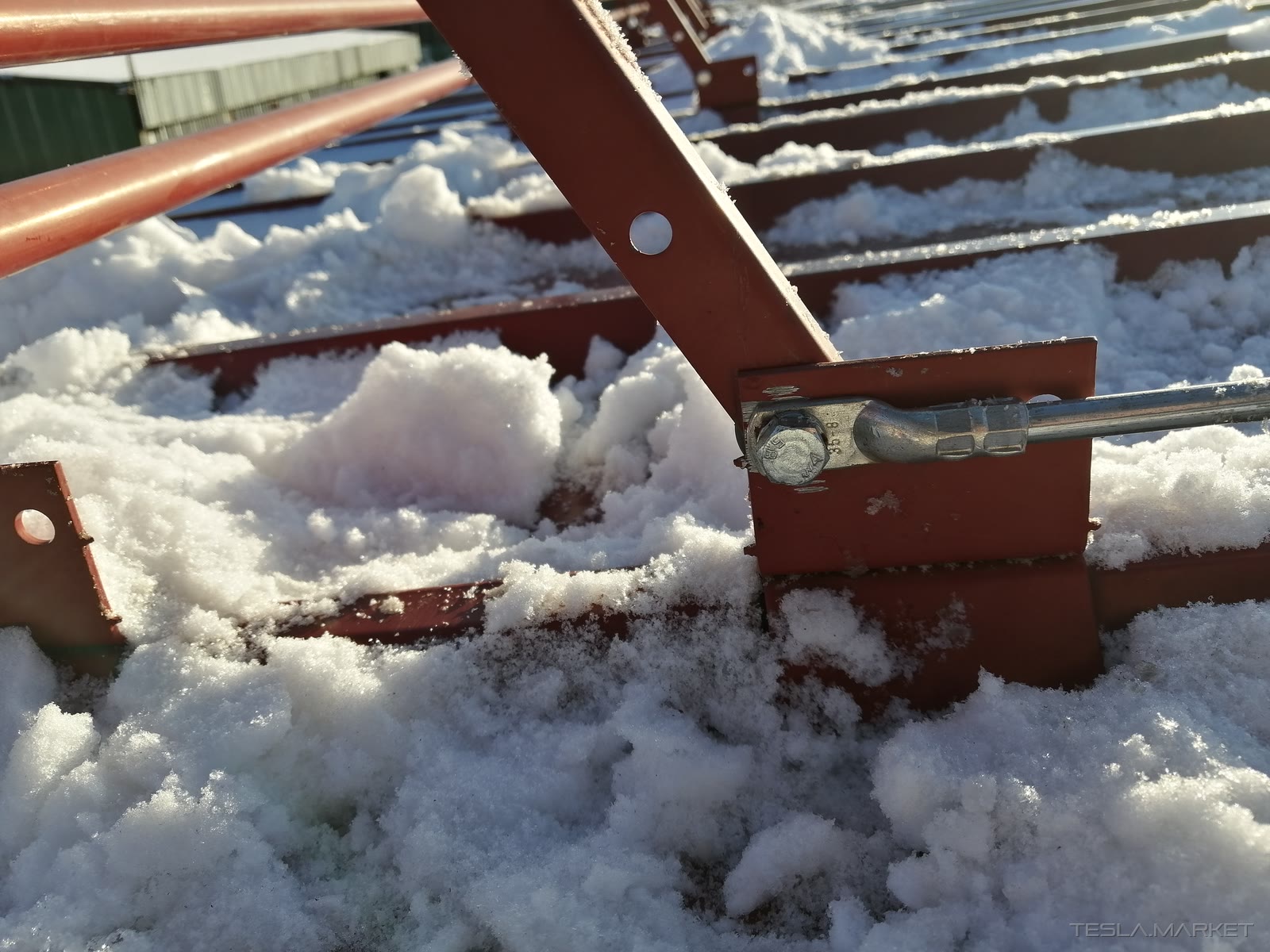

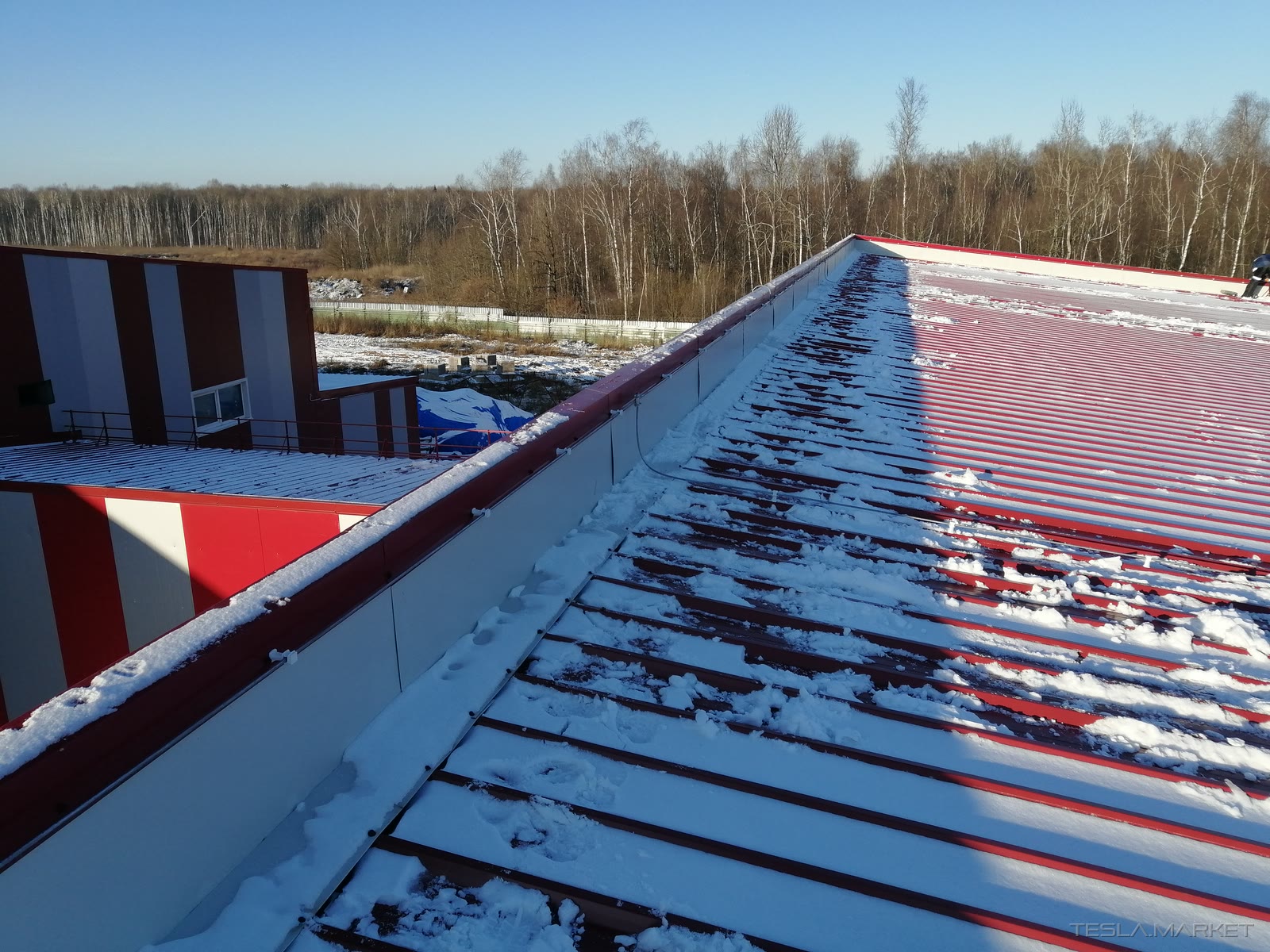

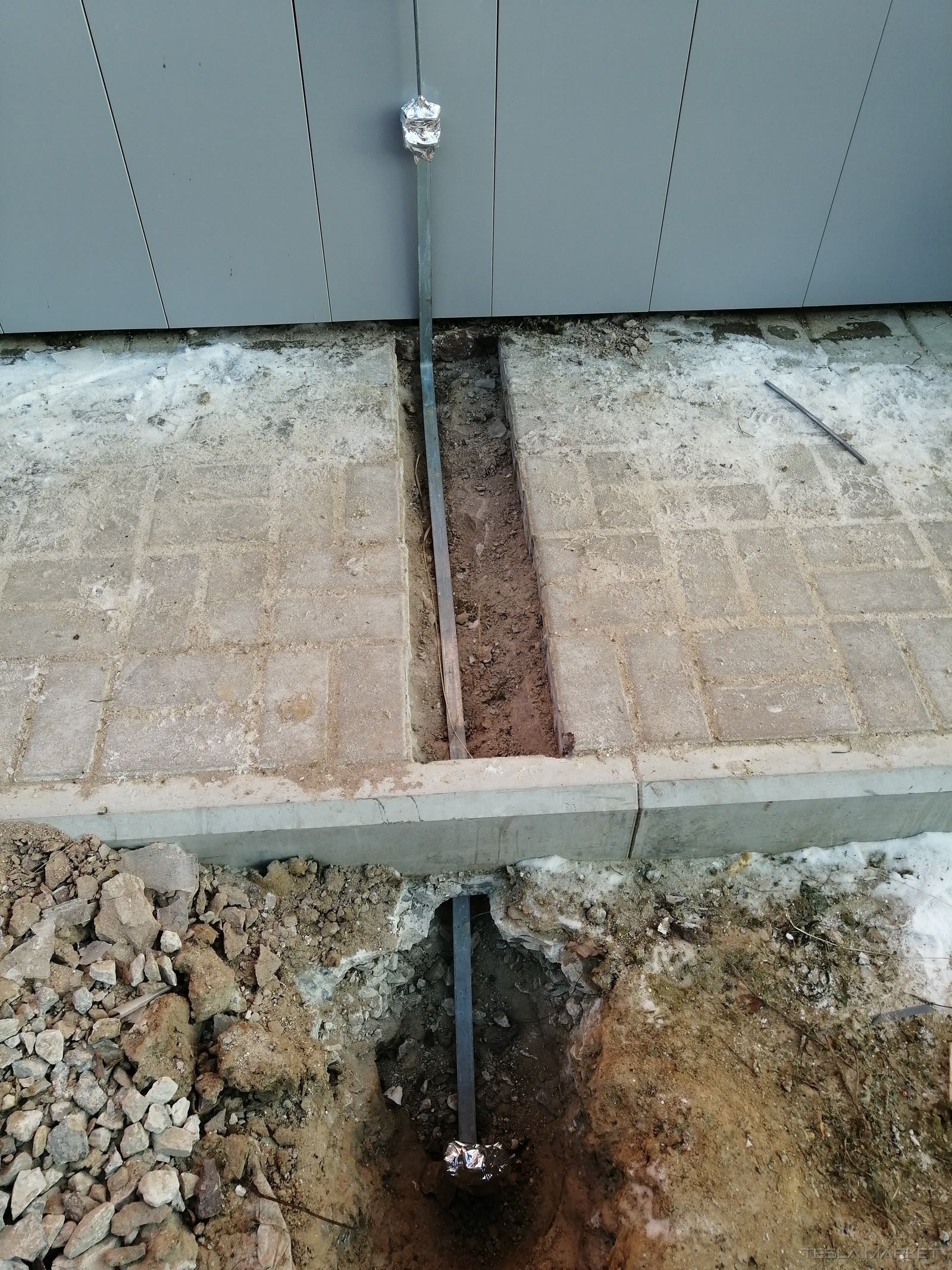

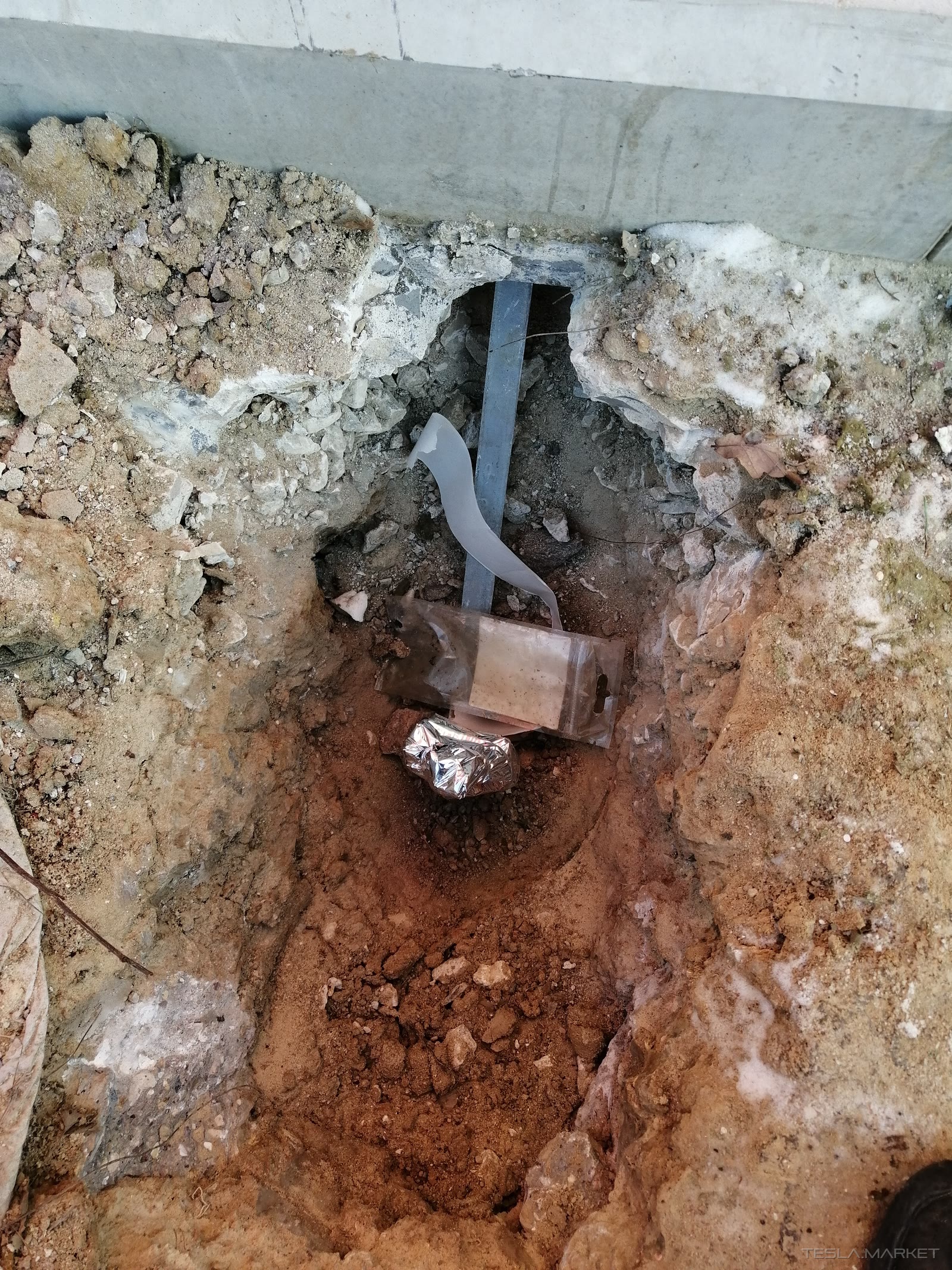

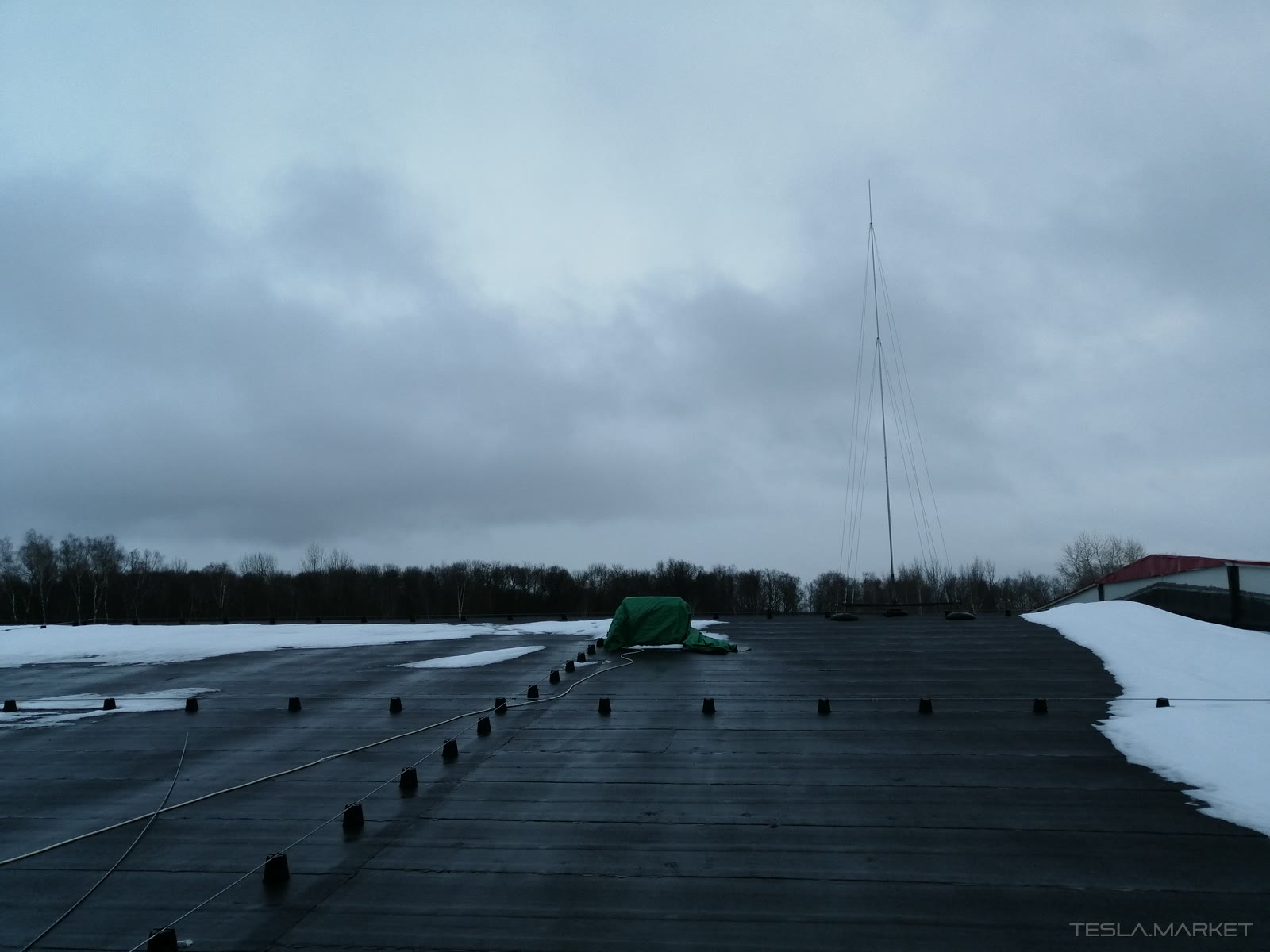

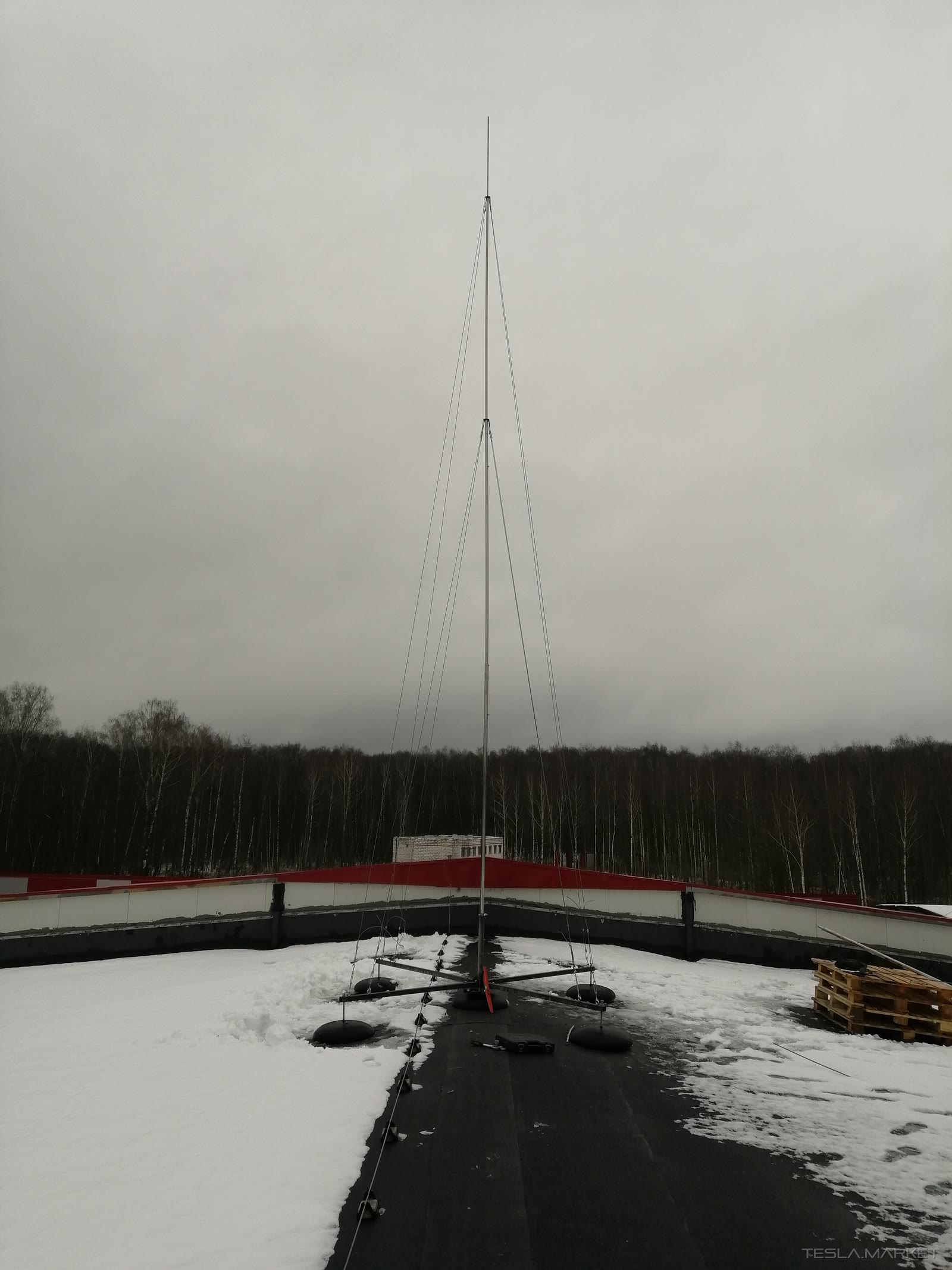

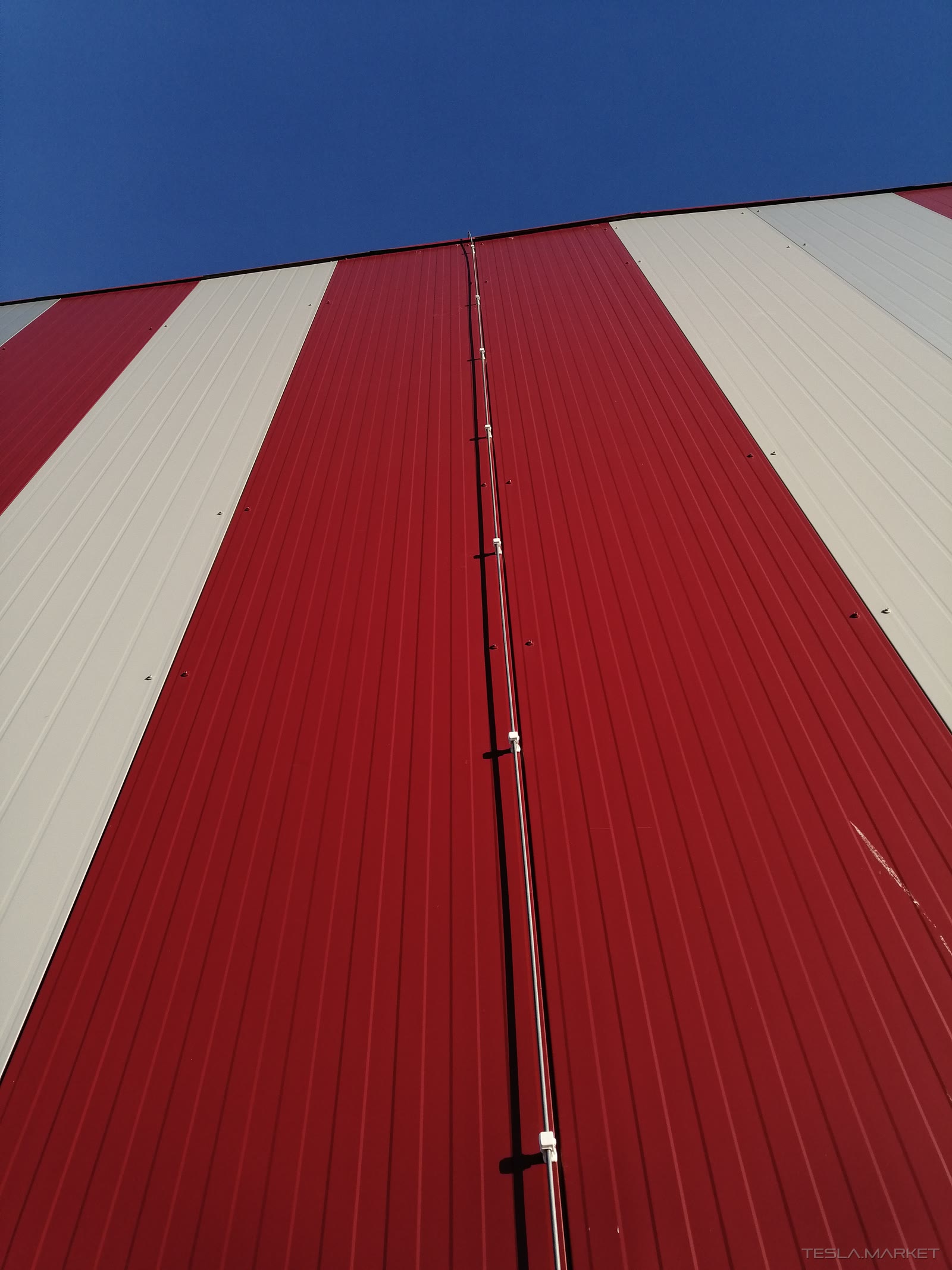

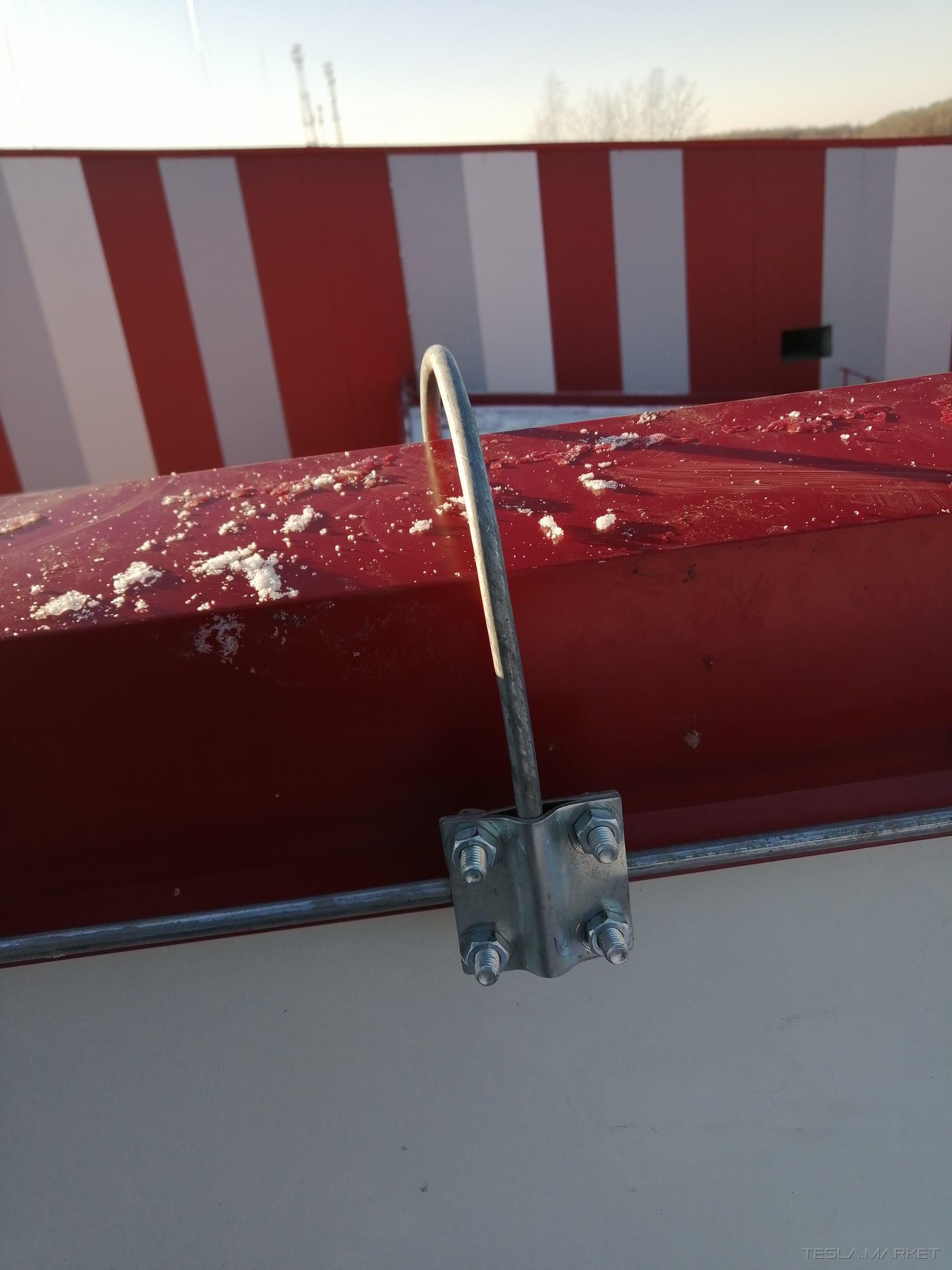

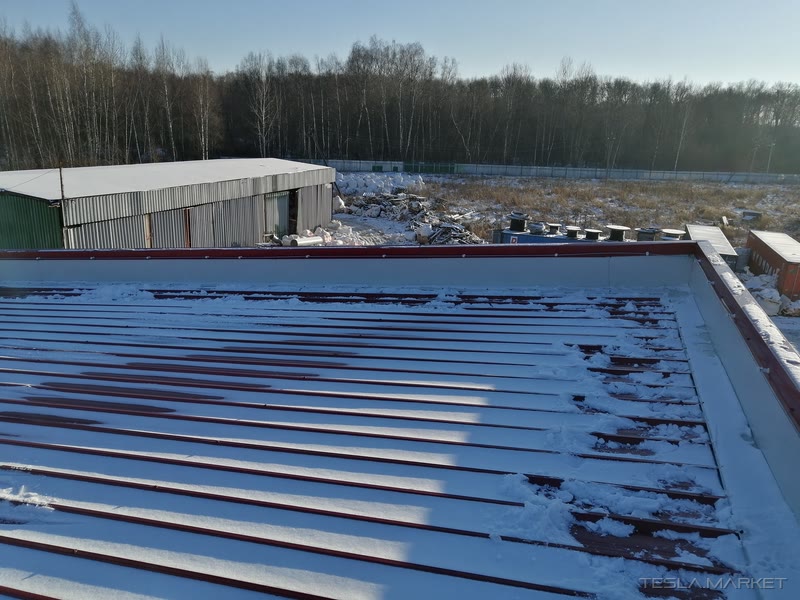

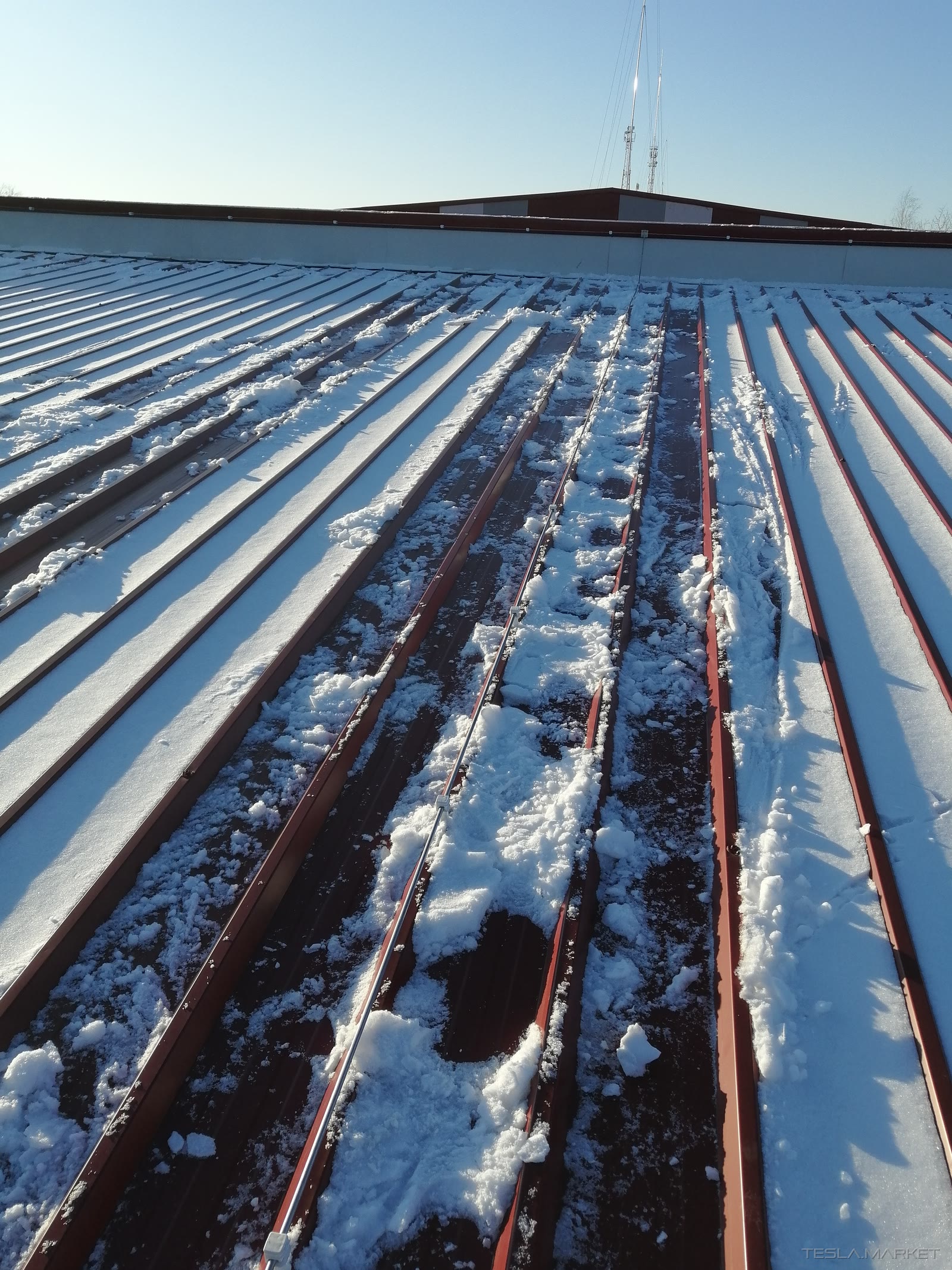

плоская кровля с молниепроводником на держателях, перспектива вдаль молниеприемная мачта над кровлей, вид по кровле с держателями высокая молниеприемная мачта на растяжках (зима) скатная кровля ангара из профлиста со снегом, вид с конька край кровли ангара с системой молниезащиты скат кровли с проводниками вдоль волн профлиста узел: токоотвод-пруток через парапет с болтовым зажимом узел крепления троса с зажимом на конструкции крупным планом токоотвод по фасаду ангара, вертикаль токоотвод по фасаду с соединительной муфтой подключение токоотвода к заземлителю в грунте (узел с гидроизоляцией) спуск токоотвода в грунт у отмостки, траншея заземления
