Молниезащита и заземление ангара, Селятино

Задача

На объекте «Молниезащита и заземление ангара, Селятино» (Селятино, Наро-Фоминский район, Московская область) выполнены работы по молниезащите и заземлению. Тип объекта — производственно-складской ангар, кровля из профлиста, стены — сэндвич-панели. Решение подобрано под конструкцию кровли и фасада; категорию молниезащиты и зоны защиты определяли расчётом по СО 153-34.21.122-2003, РД 34.21.122-87 и ПУЭ гл. 1.7.

Что сделали

молниеприемная сетка из оцинкованного прутка 8 мм по кровле из профлиста, молниеприемные мачты на коньке, токоотводы по стенам, контур заземления в траншее у отмостки с подключением к цоколю.

Результат

Работы выполнены силами собственных бригад, комплектация — со своего производства. Объект сдан с паспортом молниезащиты и протоколами приёмо-сдаточных испытаний, которые проводит собственная электролаборатория. Похожие объекты и нормативы — на странице решения для этого типа объектов.

Фотографии объекта

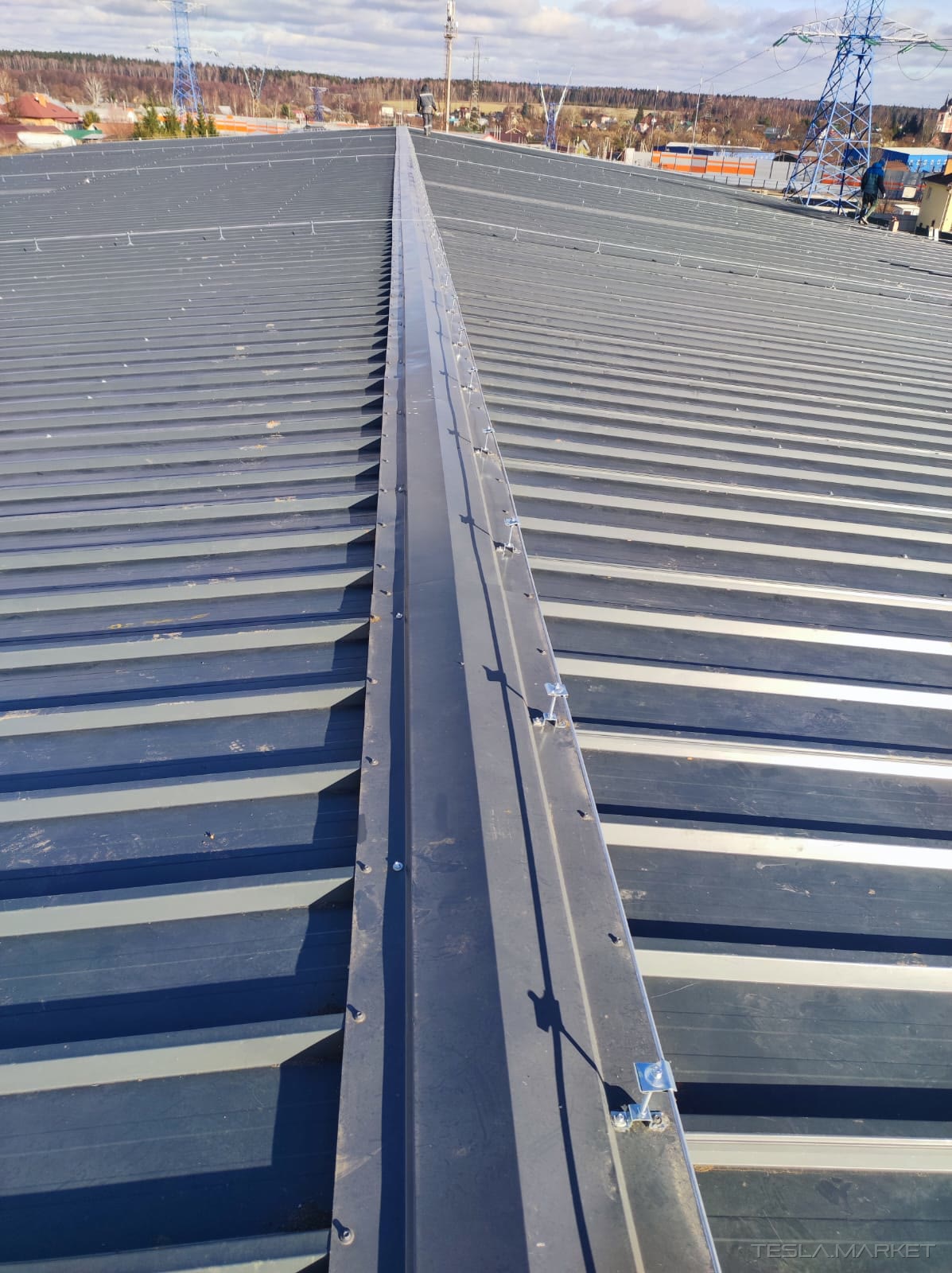

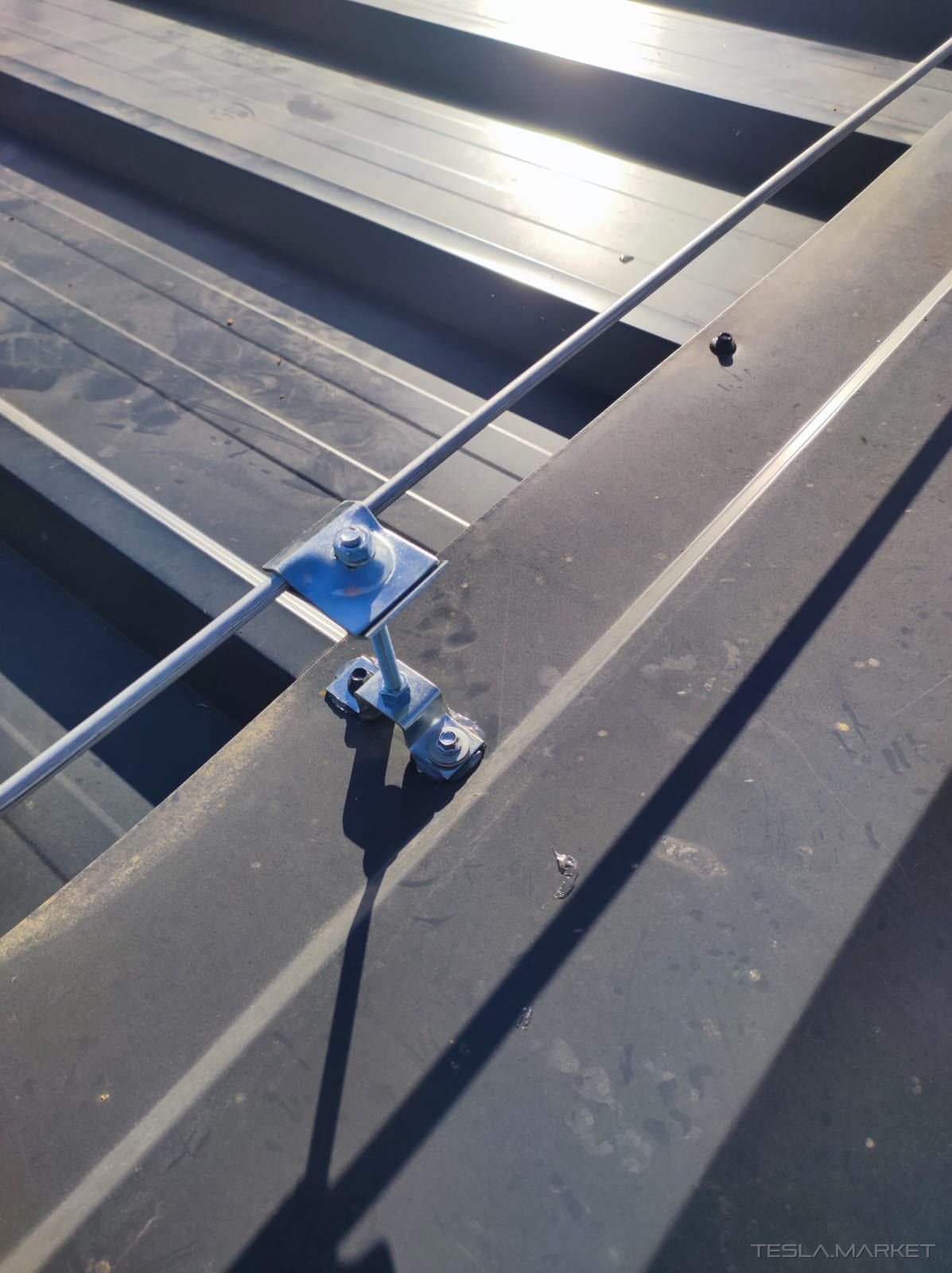

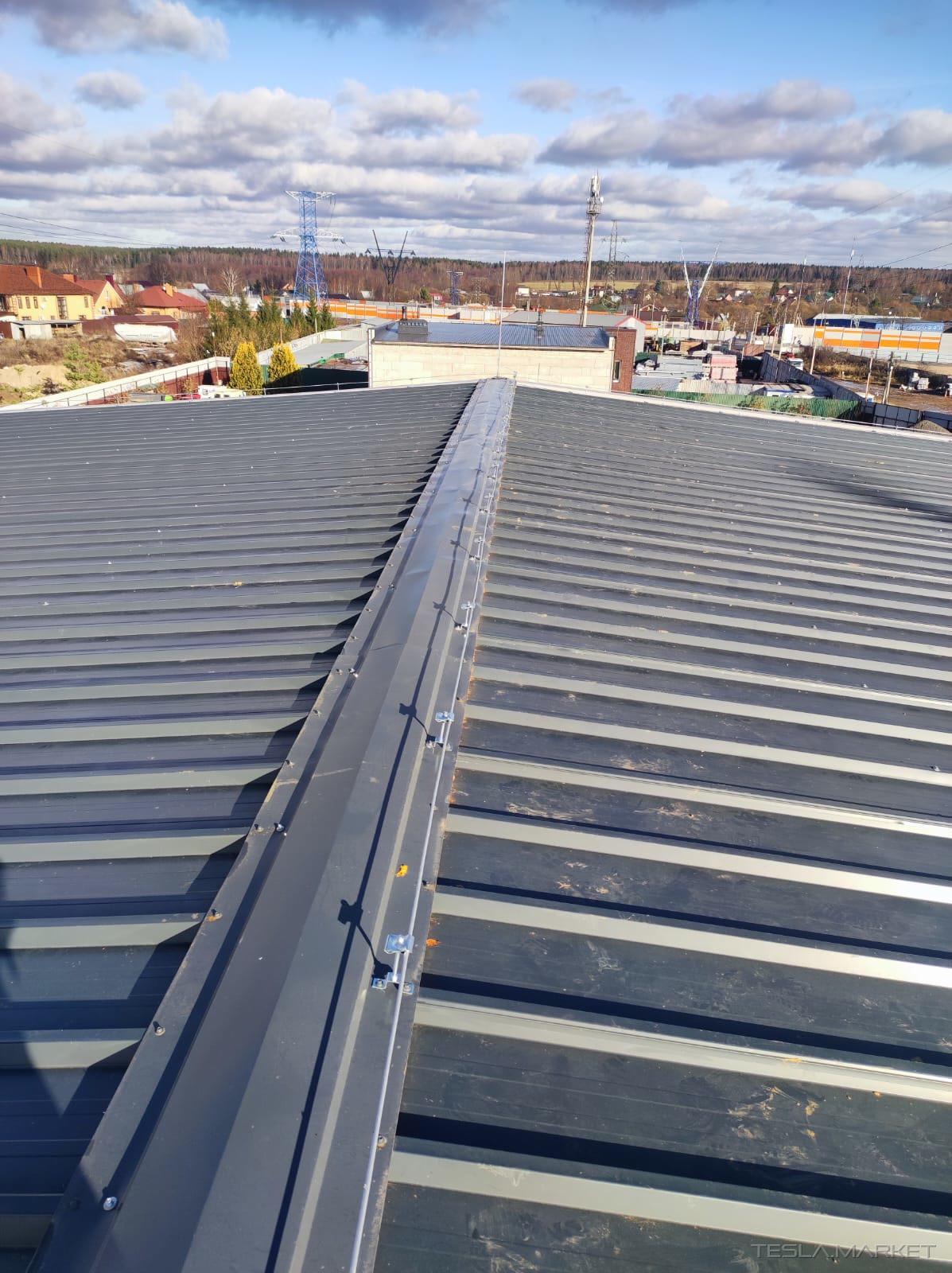

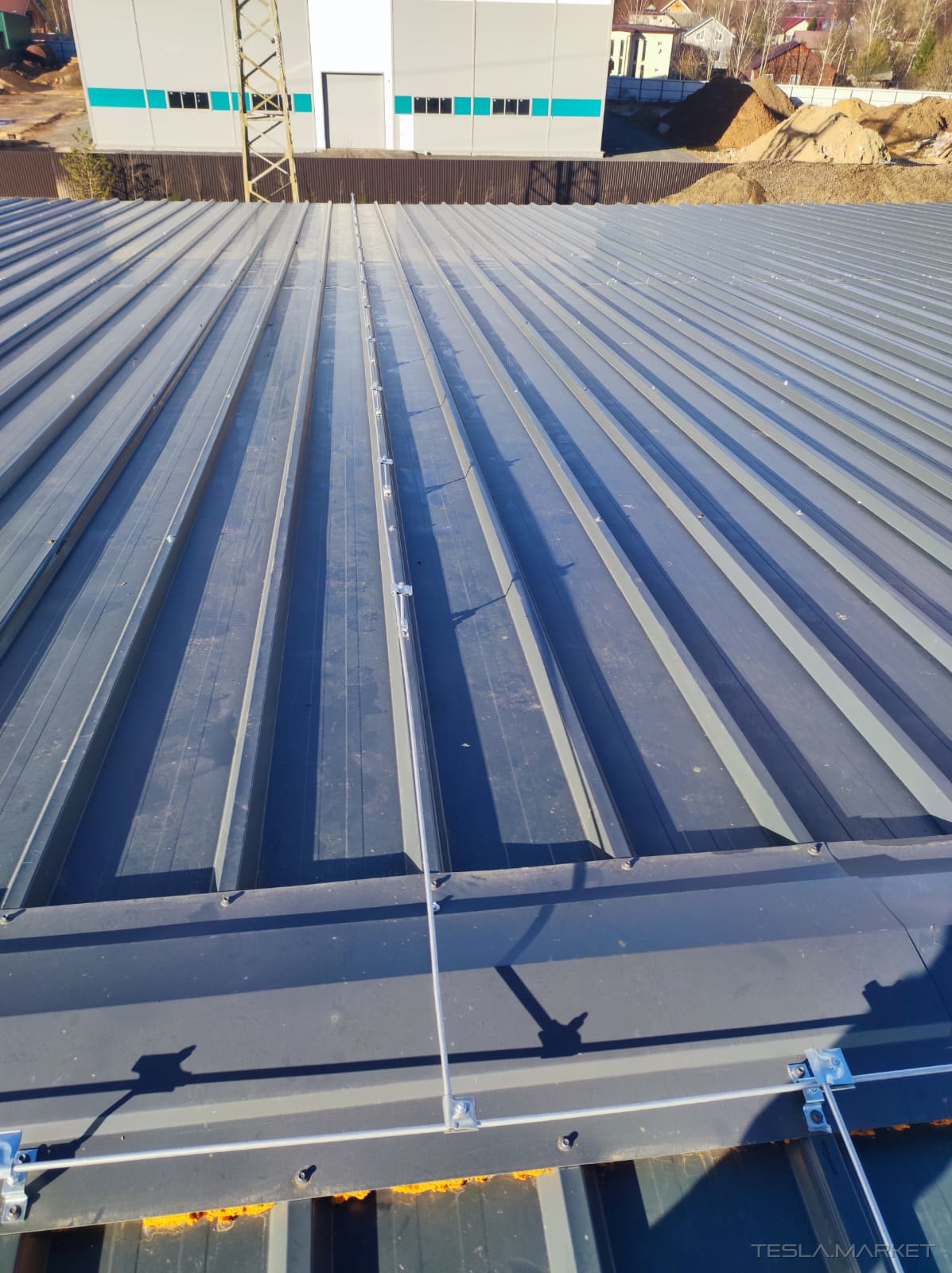

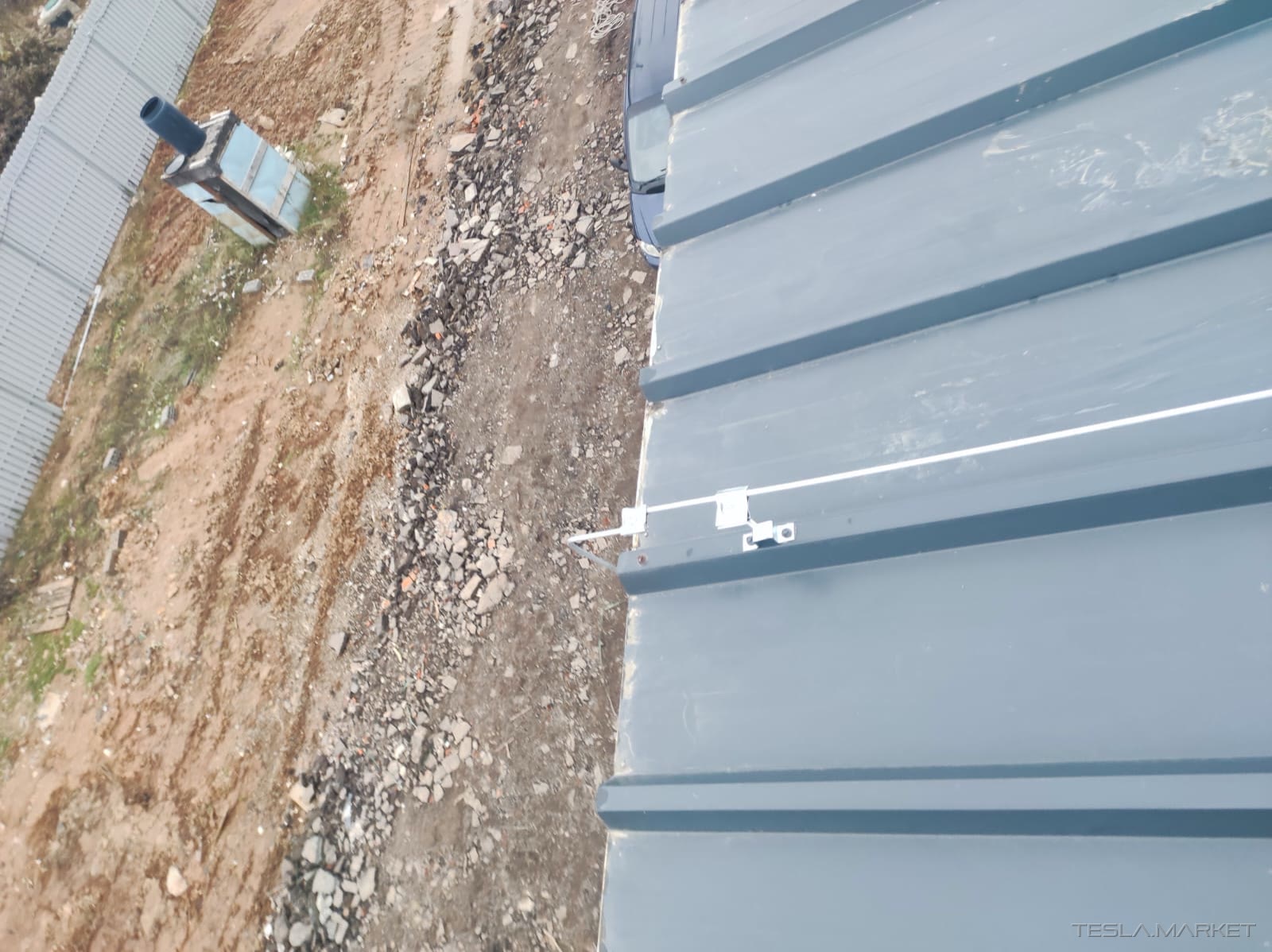

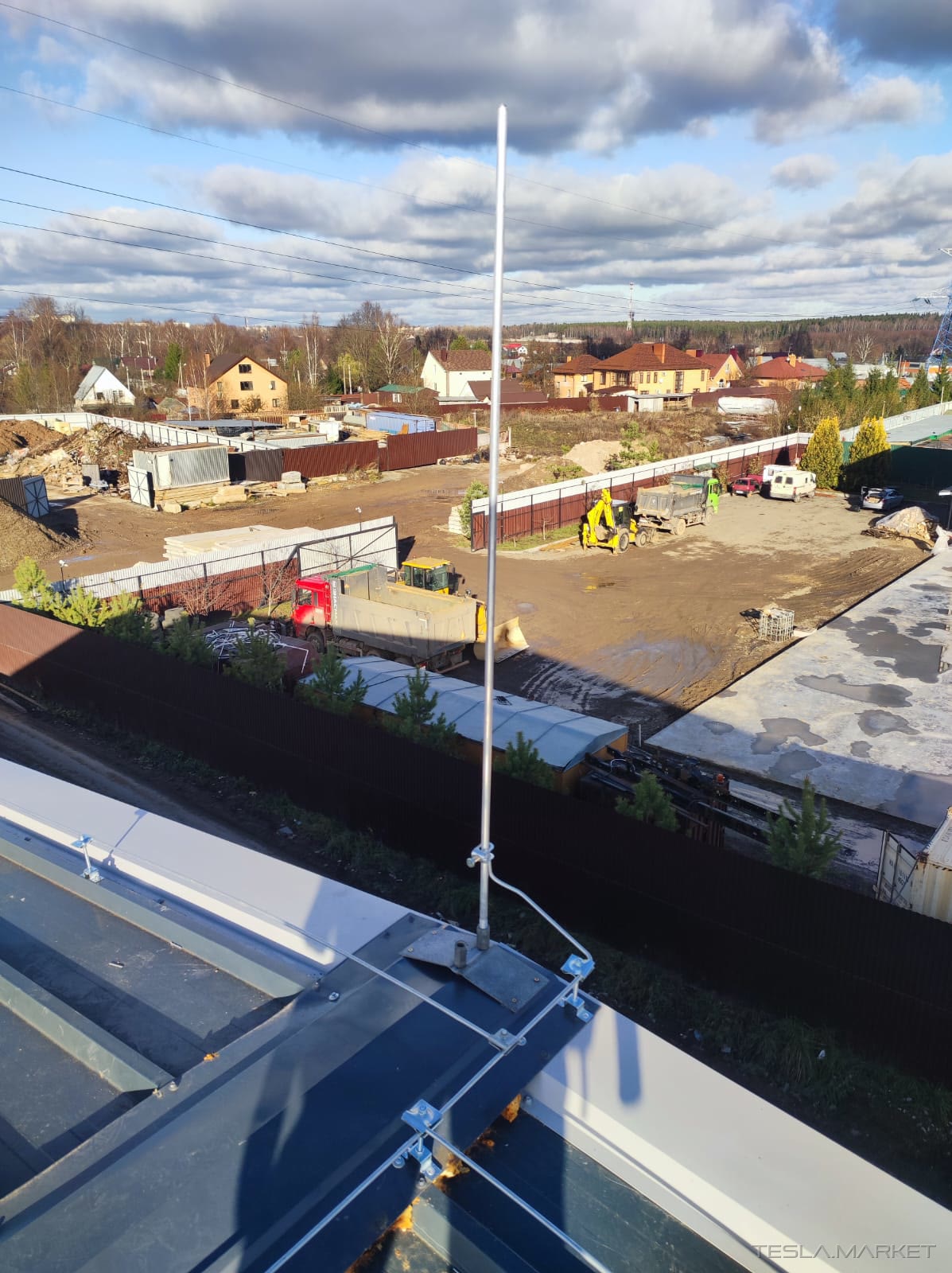

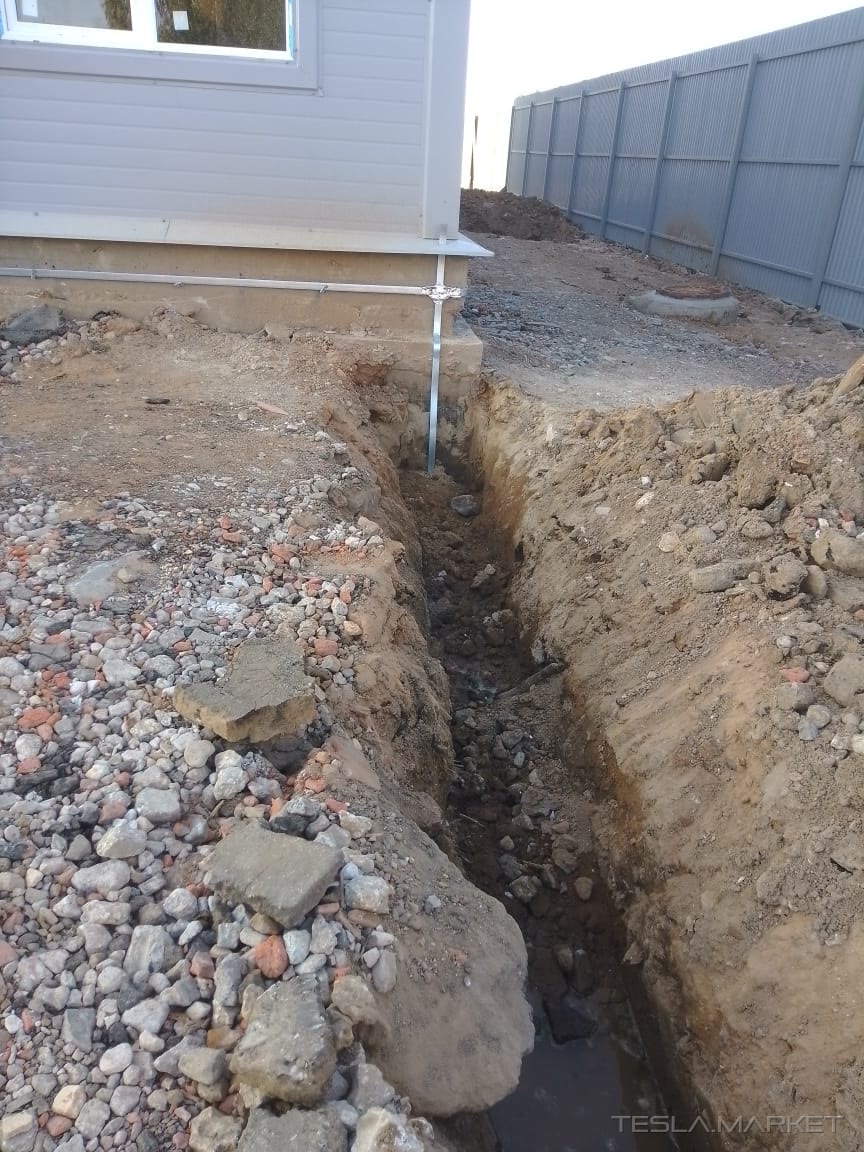

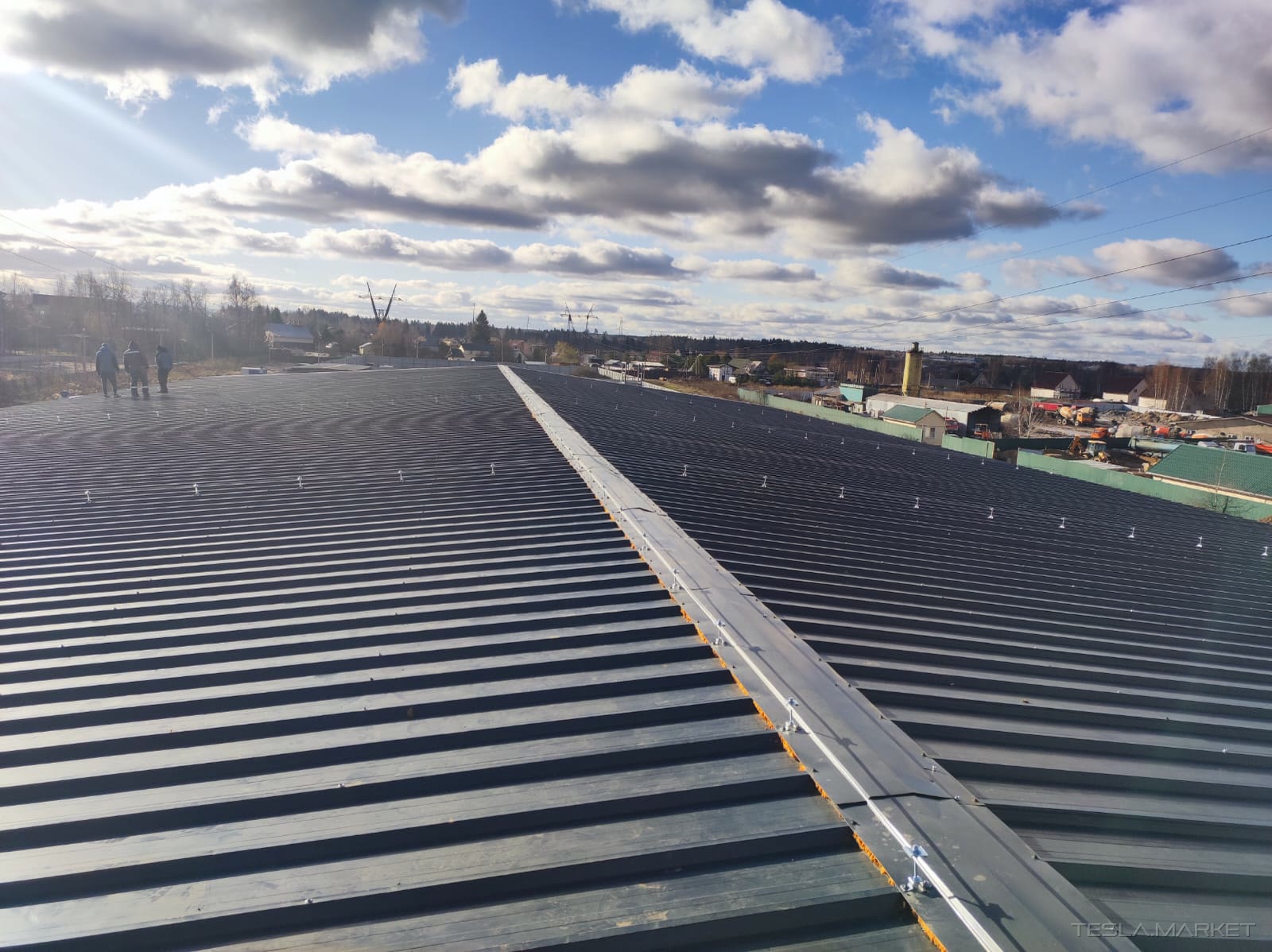

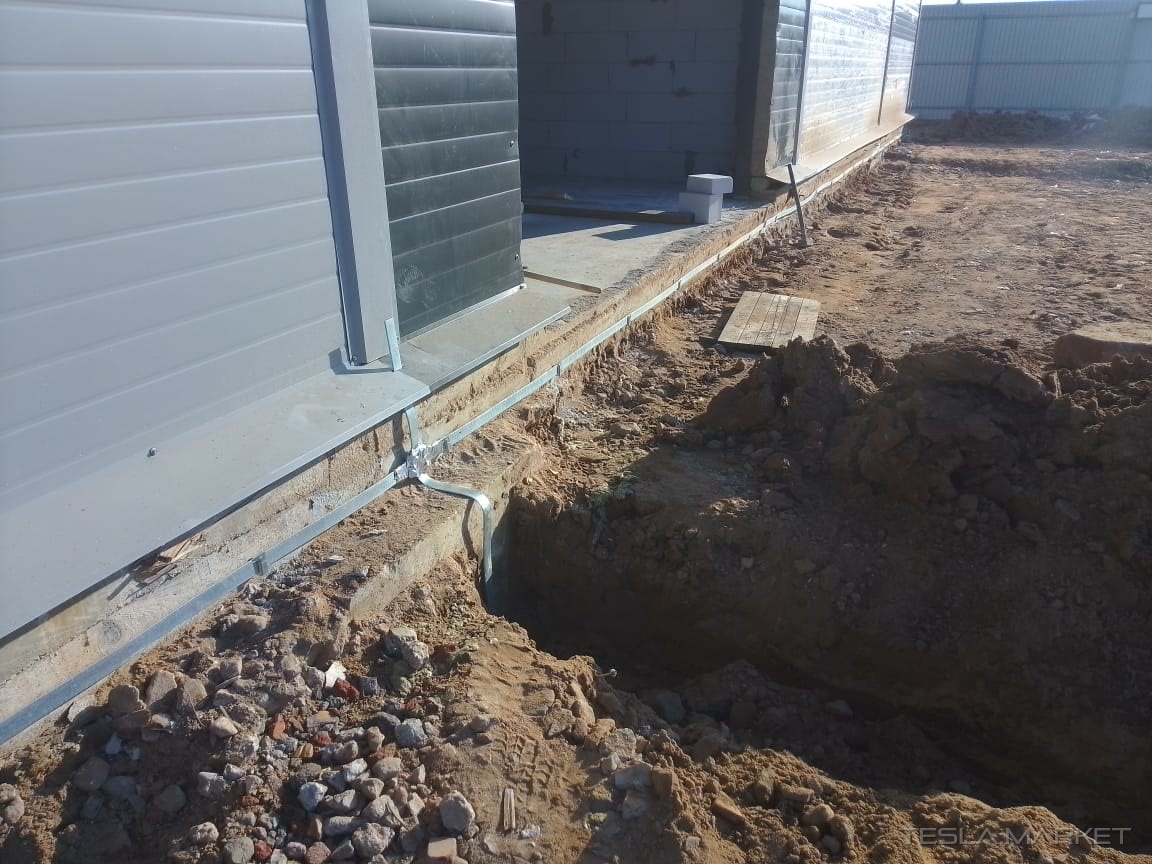

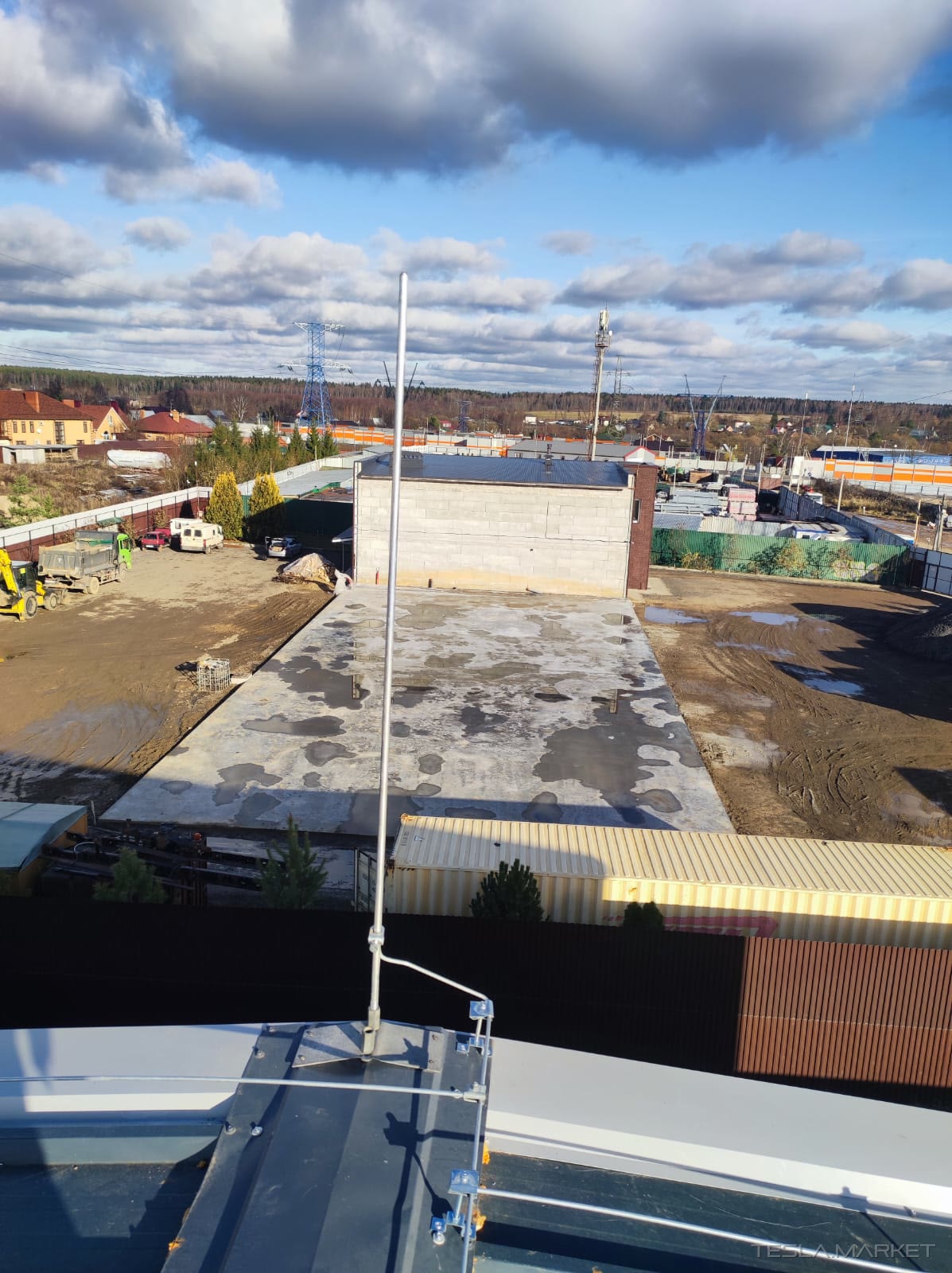

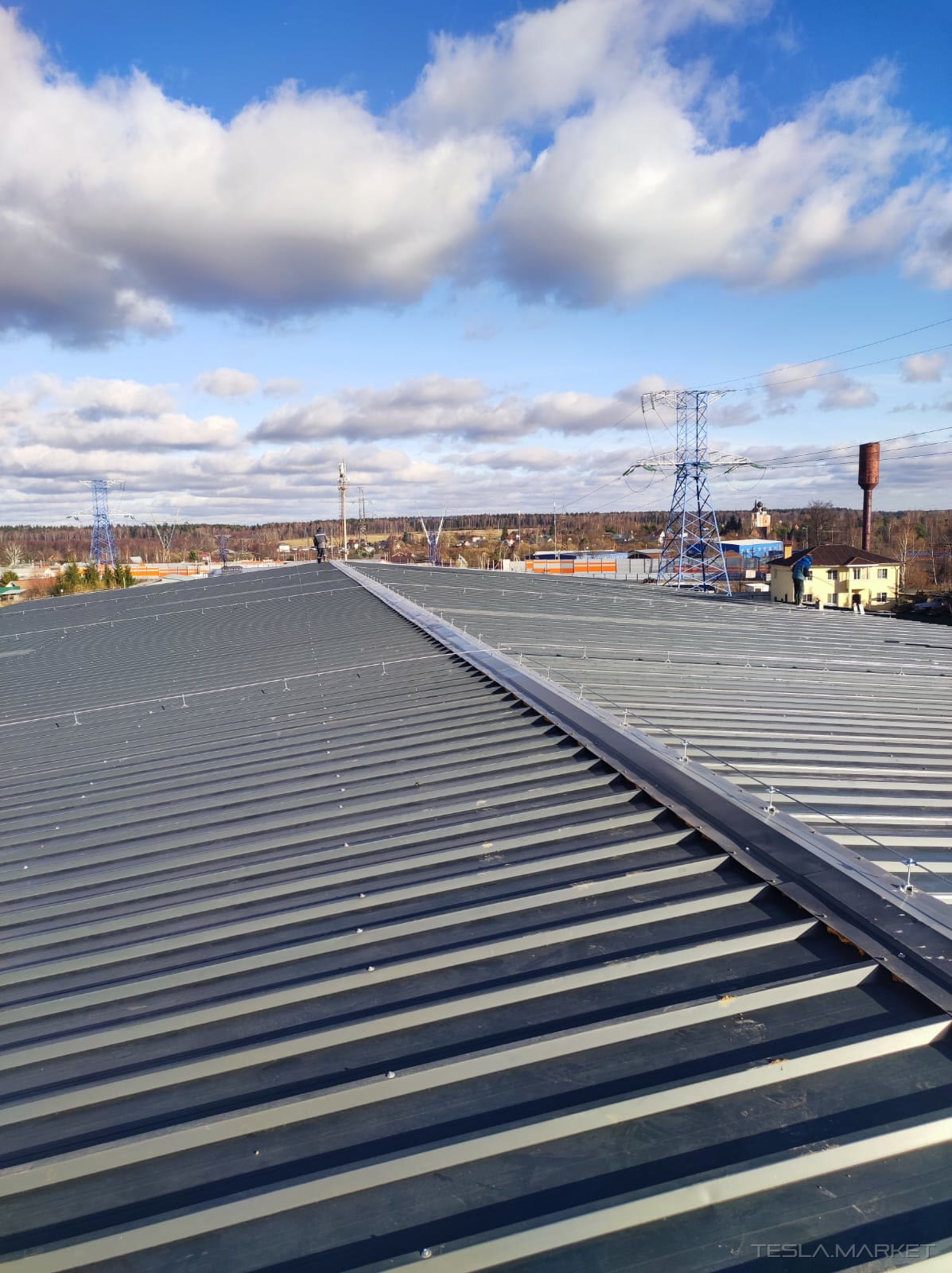

общий план всей кровли ангара с молниеприемной сеткой (горизонтальный кадр, небо с облаками) скат кровли с проводниками на держателях, горизонтальный кадр конёк ангара с проводником, перспектива вдаль молниеприемная мачта на торце ангара на фоне посёлка мачта на коньке, вид сверху на территорию проводник на держателях по профлисту крупным планом узел крепления проводника к фальцу/профлисту крупно конёк с проводником, вертикальный кадр спуск токоотвода у края кровли узел подключения заземления у цоколя ангара (зажим полоса–пруток) траншея контура заземления с уложенной полосой вдоль отмостки
